Accessori Essenziali per la Tua Linea
Affidabilità e qualità garantite.
Accessori indispensabili per la costruzione di linee teleferiche, per il corretto tensionamento, stoccaggio, deviazione e sostegno delle funi. Choker ad apertura automatica per lo sgancio rapido del carico. Catene e cingoli per macchinari forestali speciali.

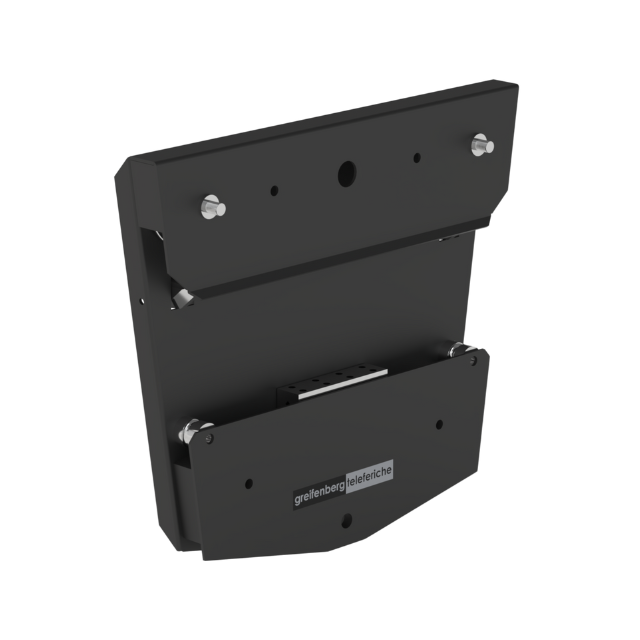

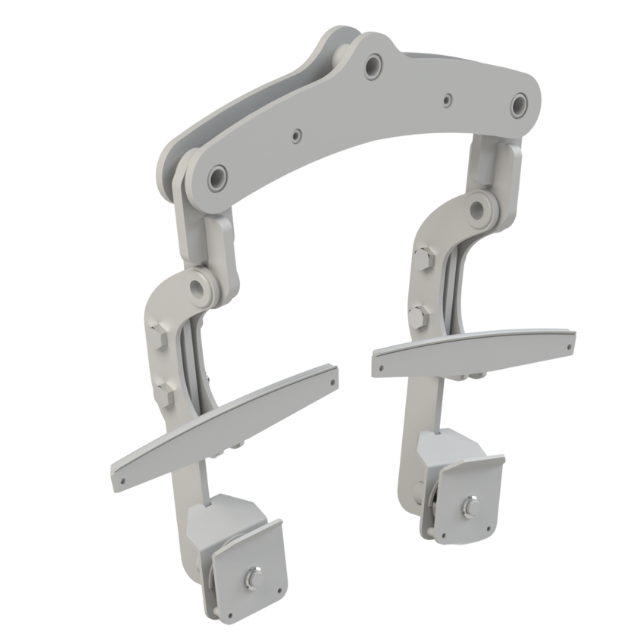

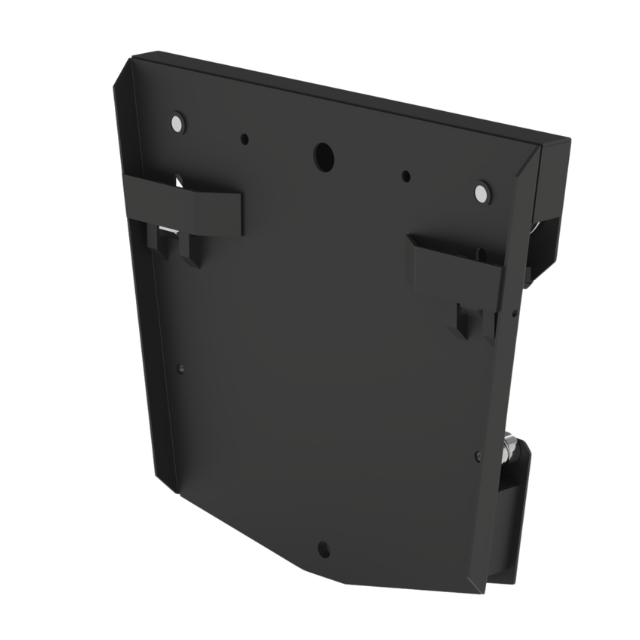

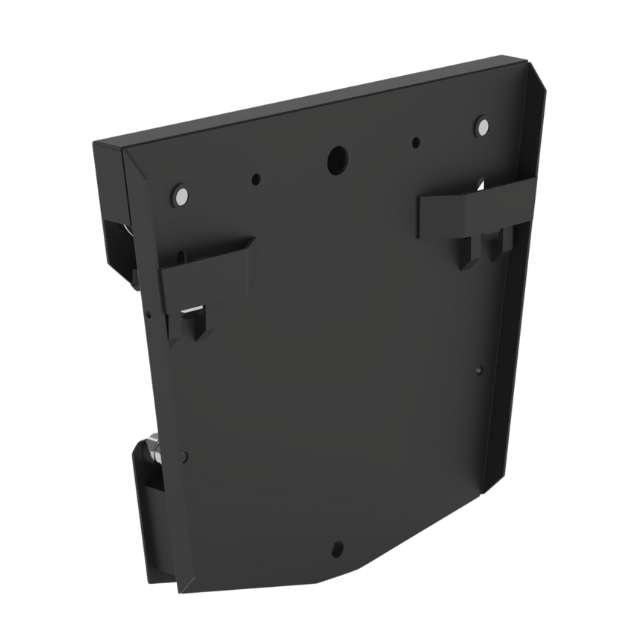

CARRELLO ZAVORRA
Il carrello zavorra è progettato per accompagnare il carrello pescante, facilitando l'espulsione della fune traente nei tratti pianeggianti del percorso.
Il carrello si appoggia alla fune portante tramite due carrucole ed è viene collocato a monte del carrello pescante.
Compatibile con i modelli CRG e HT, assicura la stabilità sulla fune portante grazie a due blocchi anti-scarrucolo ad apertura e richiusura automatica, che consentono un passaggio controllato sulla scarpa di sostegno.
La fune traente è inserita e bloccata tramite un morsetto interno al carrello.
Zavorre supplementari sono disponibili come optional.

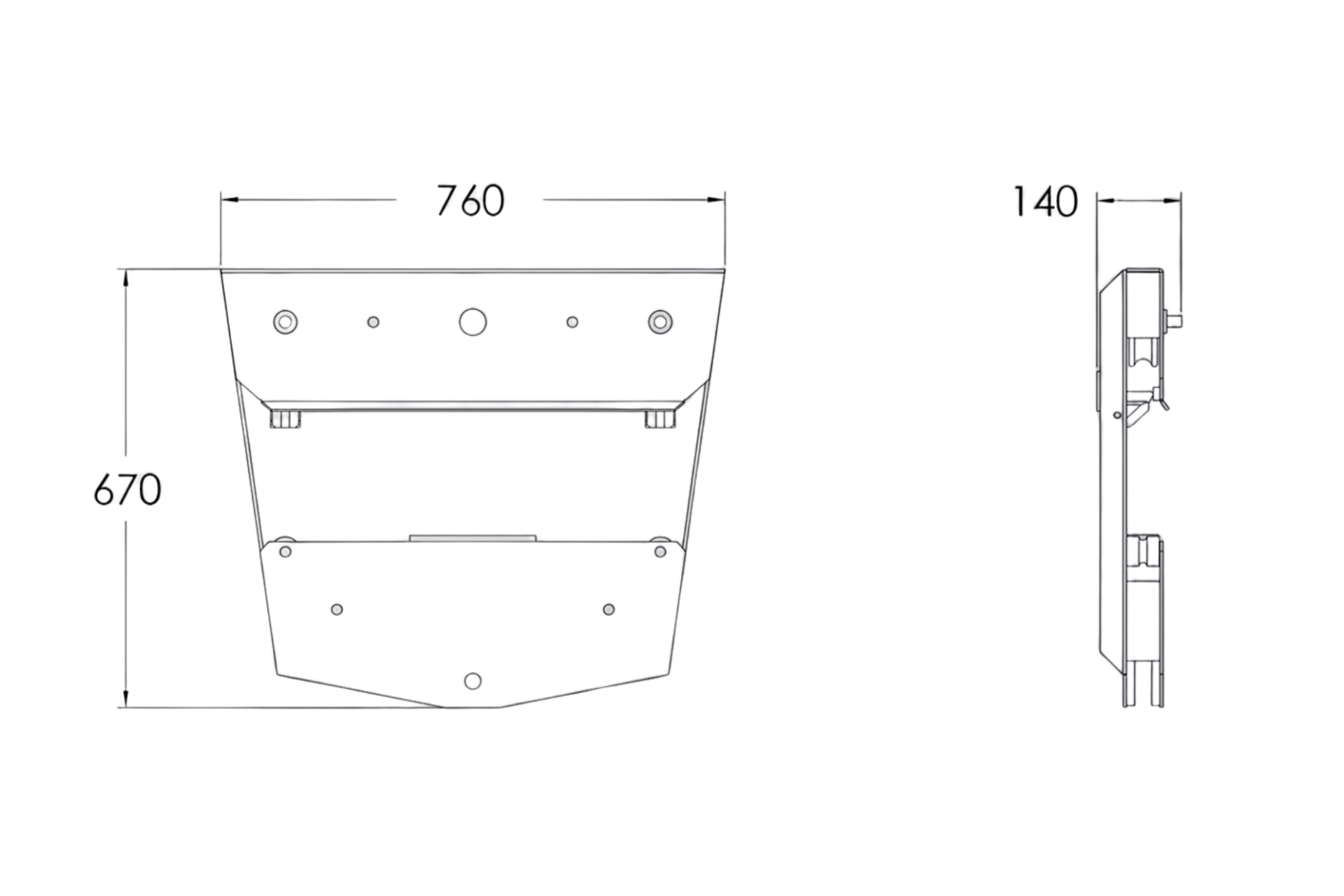

A 670 mm
B 760 mm
C 140 mm
| DATI TECNICI | |
|---|---|
| Telaio carrello | Zavorra |
| Portata massima | 300 kg |
| Carrucole sulla fune portante | n°2 |
| Velocità massima di traslazione | 14 m/sec |
| Diametro fune portante | da 20 mm a 28 mm |
| Diametro fune traente | da 9 mm a 13 mm |
| Tipologia ancoraggio fune traente | Morsetto a viti |
| Peso indicativo | 70 kg |

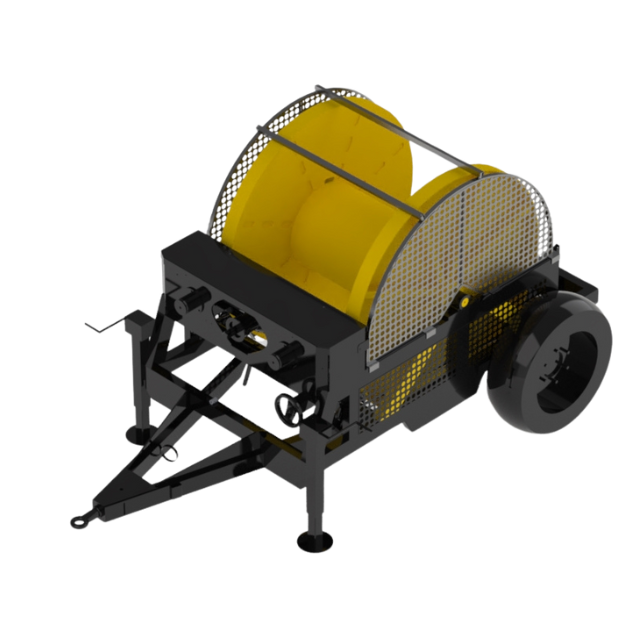

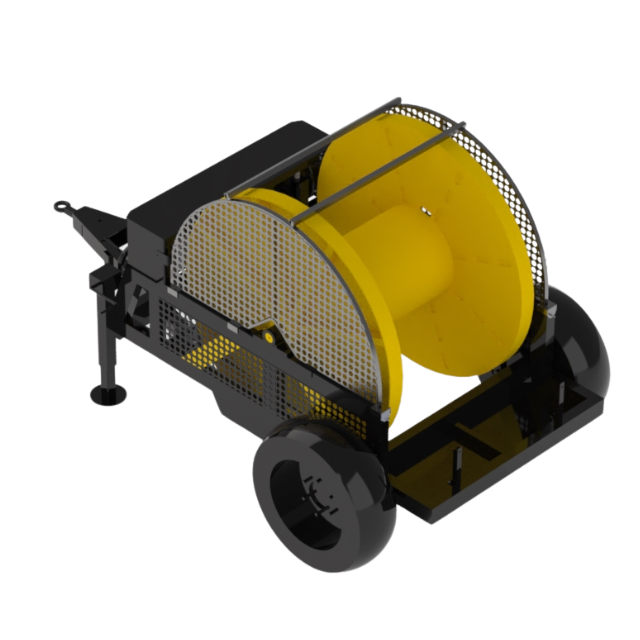

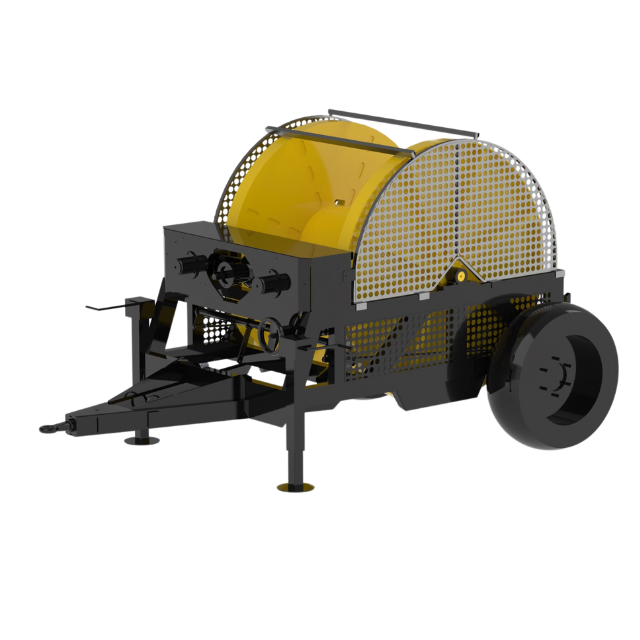

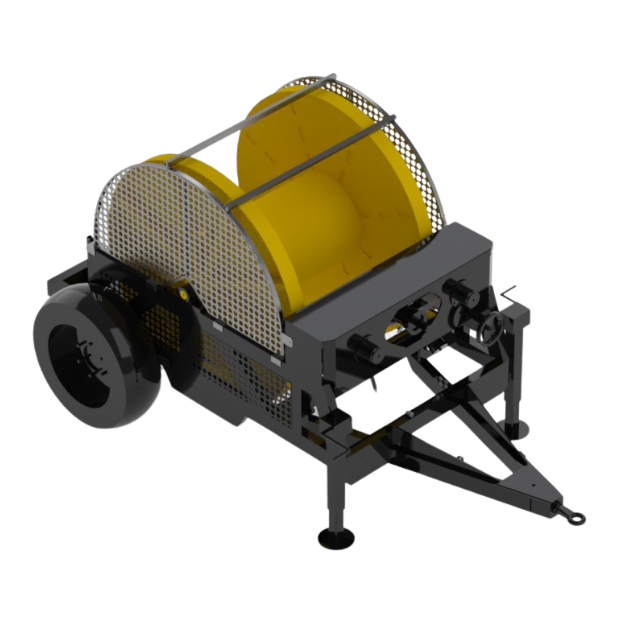

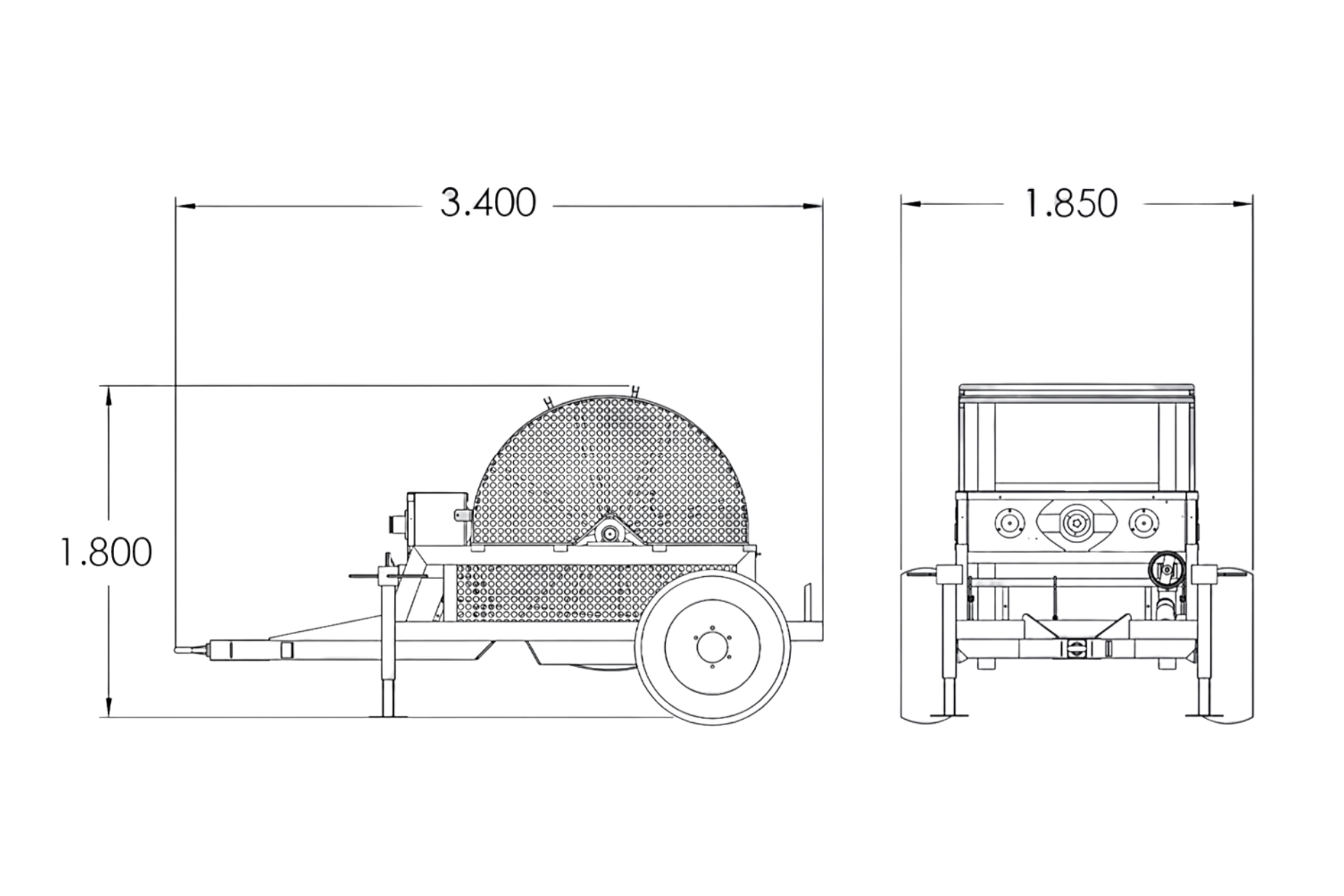

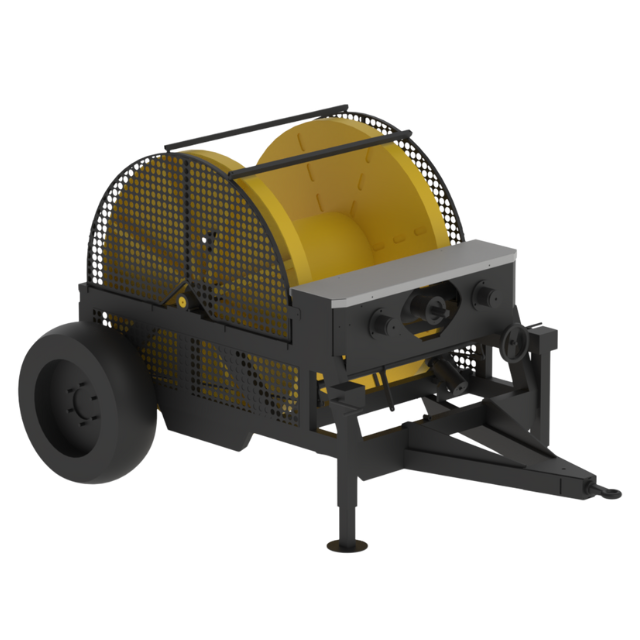

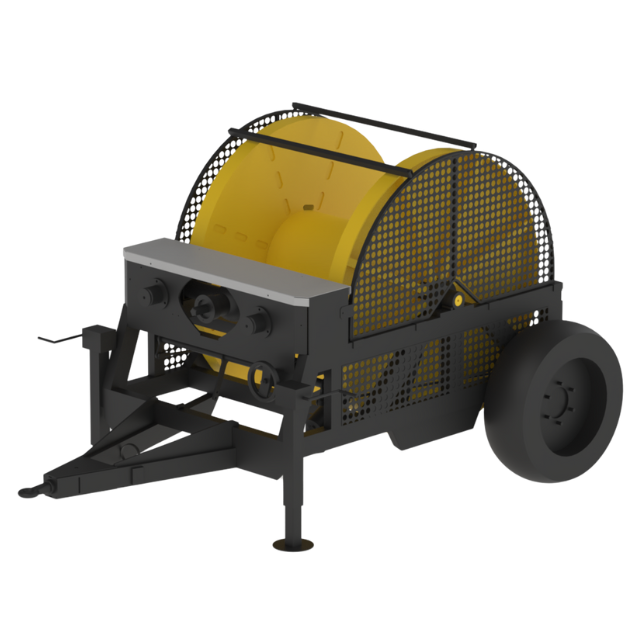

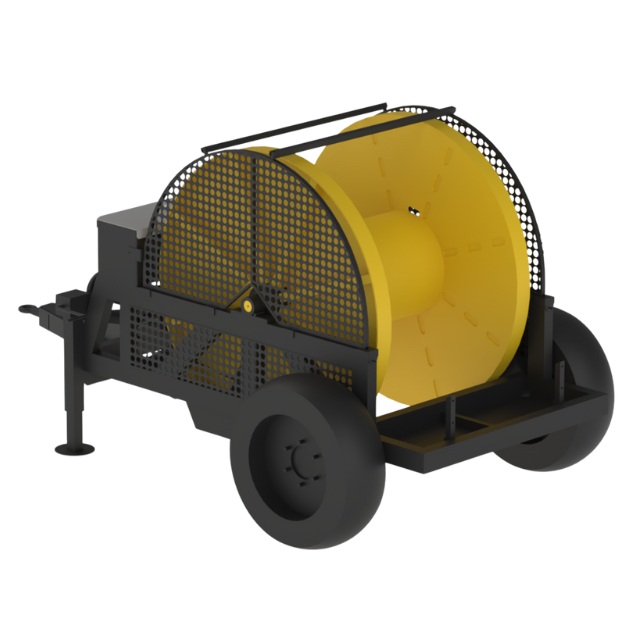

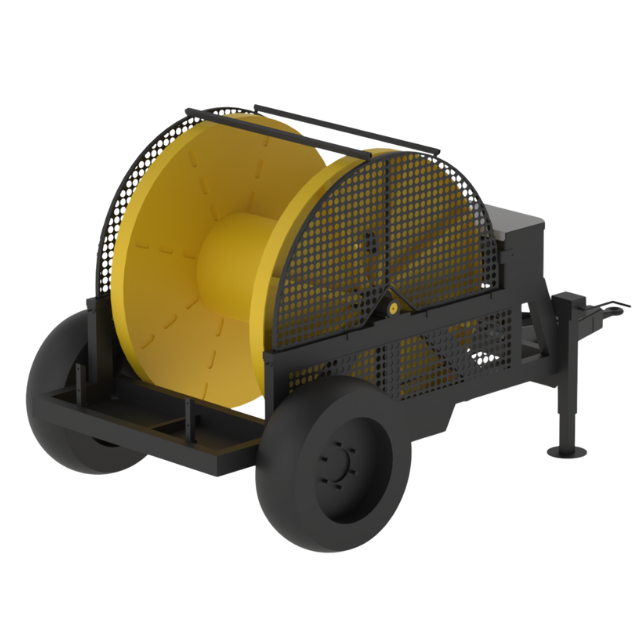

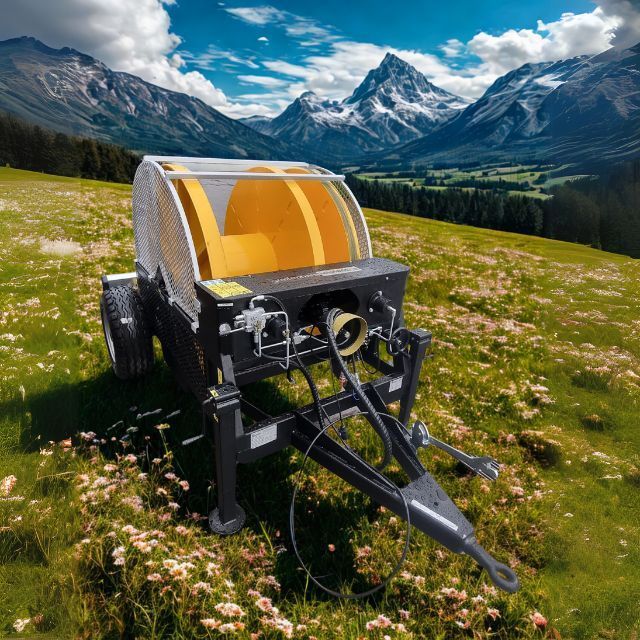

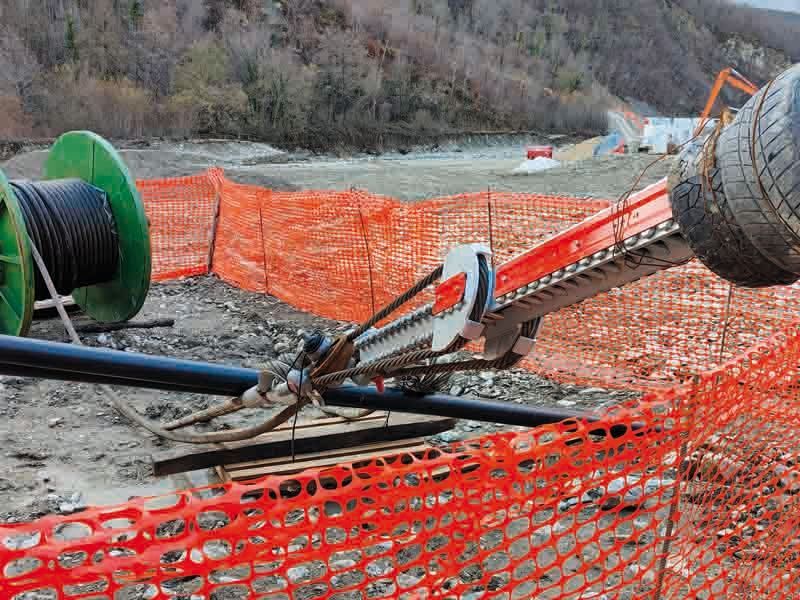

PORTABOBINE BMG
Il bobinatore Greifenberg BMG è un’unità mobile completa su ruote, in grado di contenere e movimentare la fune portante.
BMG è anche l’unico bobinatore ad essere omologato per la circolazione su strada. La sua struttura è costituita da un telaio dotato di timone di traino per il collegamento alla trattrice e di assale con freni.
L’ampio dimensionamento della bobina consente una grande capacità di immagazzinamento della fune e viene azionata direttamente dall’albero cardanico della trattrice a cui è collegato il bobinatore tramite un differenziale con ruote di attrito in gomma piena e con un sistema idraulico di attivazione.
Le manovre di comando sono situate a bordo macchina e i carter di protezione sono presenti su tutti gli organi in movimento.
Il sistema di comando idraulico è a due pistoni che bilanciano la spinta del ponte/riduttore sulla bobina.
Dotato di un freno negativo che si attiva automaticamente tramite dei dispositivi di sicurezza in caso di arresto di emergenza.
È corredata inoltre di dispositivo frenante manuale per regolare lo svolgimento della fune.
Su richiesta è possibile fornire il sistema idraulico di scarico e carico di eventuali bobine aggiuntive anche con modelli a due o tre settori per lo stoccaggio di funi diverse contemporaneamente..
A 1800 mm
B 3400 mm
C 1850 mm
| DATI TECNICI | |
|---|---|
| Tipo bobinatore | Rimorchio omologato per la circolazione stradale |
| Capacità fune | 1900 metri |
| Diametro fune | 24 mm |
| Forza di trazione | 4000 daN |
| Portata | 4 ton |
| Freno di svolgimento | Manuale |
| Freno di recuper | Automatico |
| Peso indicativo | 1100 kg |

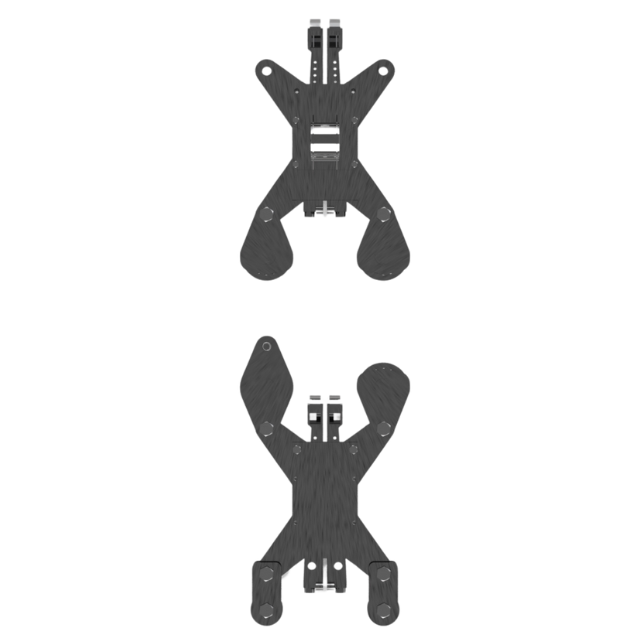

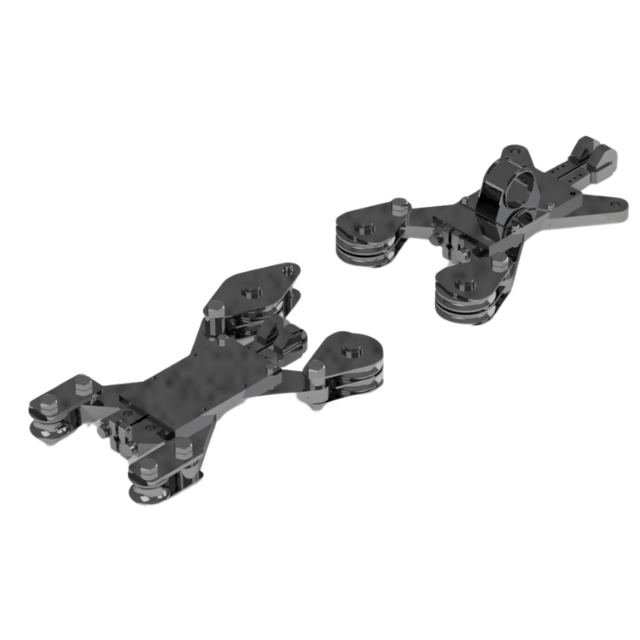

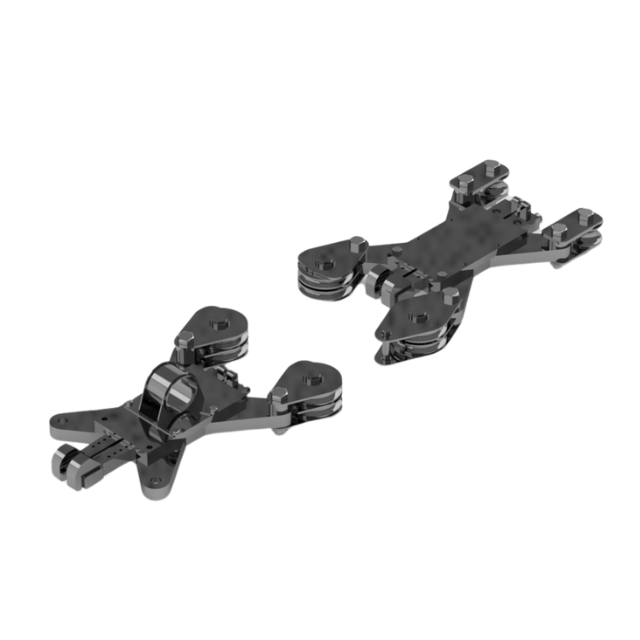

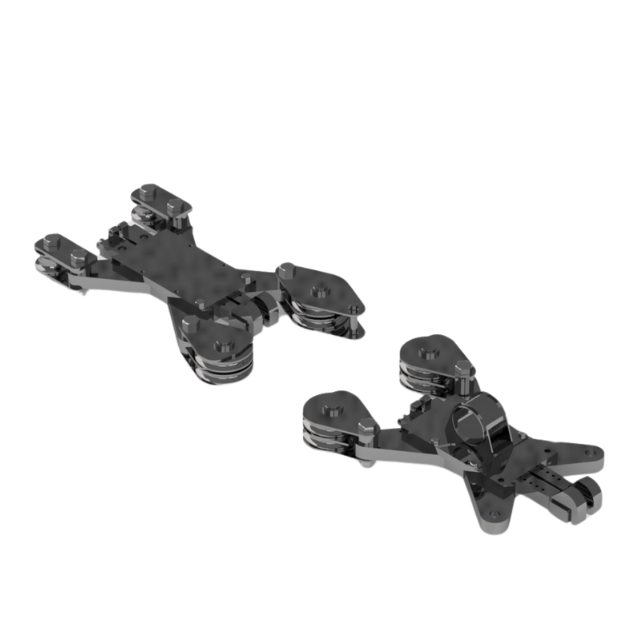

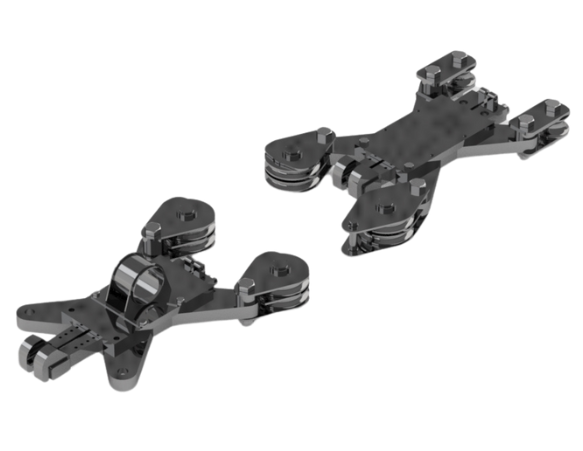

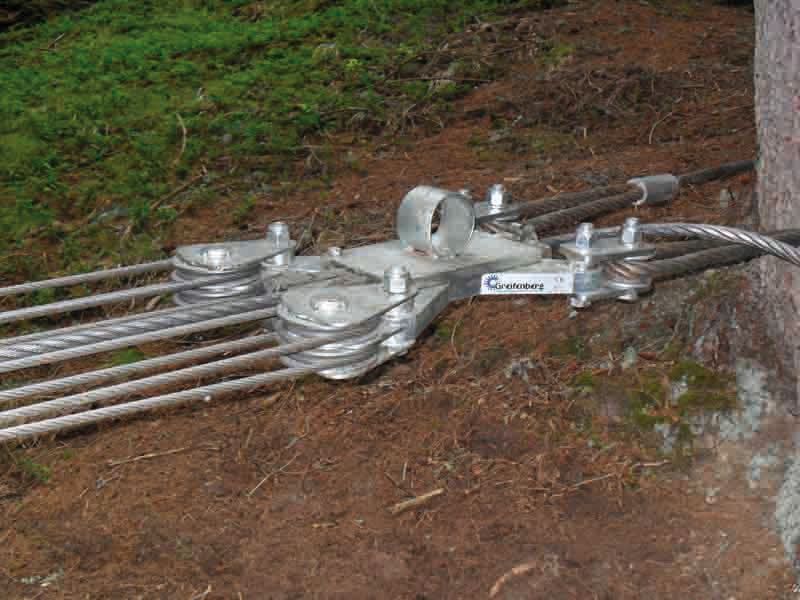

MORSETTI A TAGLIA
La coppia di morsetti a taglia Greifenberg è un sistema progettato per la tensionatura di funi portanti.
Struttura e componenti dei due corpi sono realizzati interamente in acciaio monolitico e i blocchi frenanti a cuneo sono intercambiabili a seconda del diametro della fune portante da tensionare.
Il sistema a taglia di demoltiplicazione Greifenberg prevede una serie di carrucole tra le quali inserire la fune di servizio.
Questo sistema permette di moltiplicare di otto volte la forza di trazione della fune di servizio che viene trasmessa alla fune portante.
I morsetti a taglia Greifenberg sono apribili con sistema rapido scorrevole a coda di rondine che assicura resistenza e facilità di installazione.
A 800 mm
B 470 mm
C 210 mm
| DATI TECNICI | |
|---|---|
| Tipo morsetto | cunei autoserranti |
| Diametri fune portante | da 20 mm a 28 mm |
| Diametro fune di tensionatura | 11 mm |
| Tensionatura massima | 12 ton |
| Peso indicativo di ogni morsetto | 45 kg |

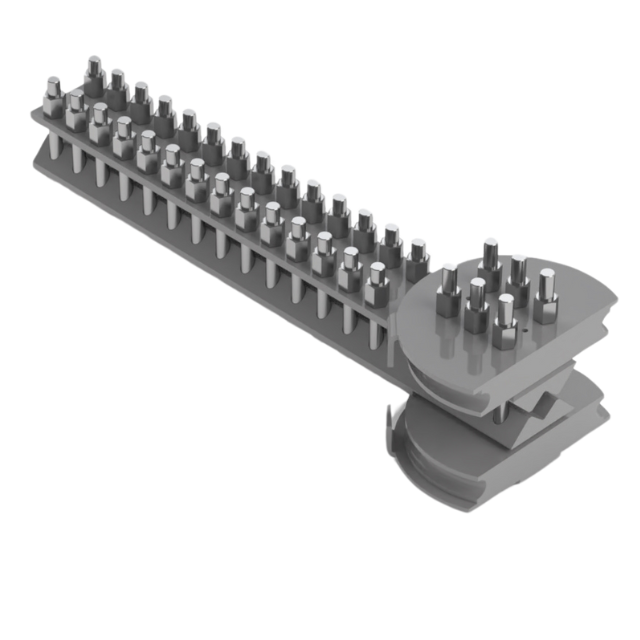

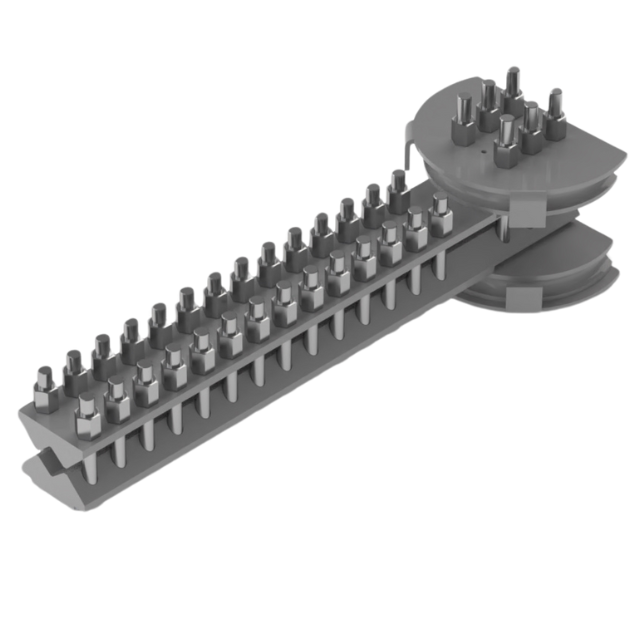

MORSETTI A vite
Greifenberg progetta e produce morsetti a vite, in grado di soddisfare le diverse esigenze di ogni cantiere grazie a decenni di esperienza e a una comprovata capacità progettuale.
• Morsetti per funi in acciaio da 12 a 70 mm
• Morsetti dotati di doppie mezze lune per il collegamento alle funi di ancoraggio con diametri fino a 40 mm
• Mosetti supplementari per carichi extra compatibili e auto allineanti
A fino a 950 mm
B fino a 310 mm
C fino a 300 mm
D fino a 710 mm
E fino a 125 mm
F fino a 175 mm
| DATI TECNICI | |
|---|---|
| Tipo morsetto | a vite |
| Diametri fune portante | da 12 mm a 70 mm |
| Diametro fune di tensionatura | fino a 32 mm |
| Tensionatura massima | fino a 35 ton |
| Peso indicativo di ogni morsetto | 45 kg |

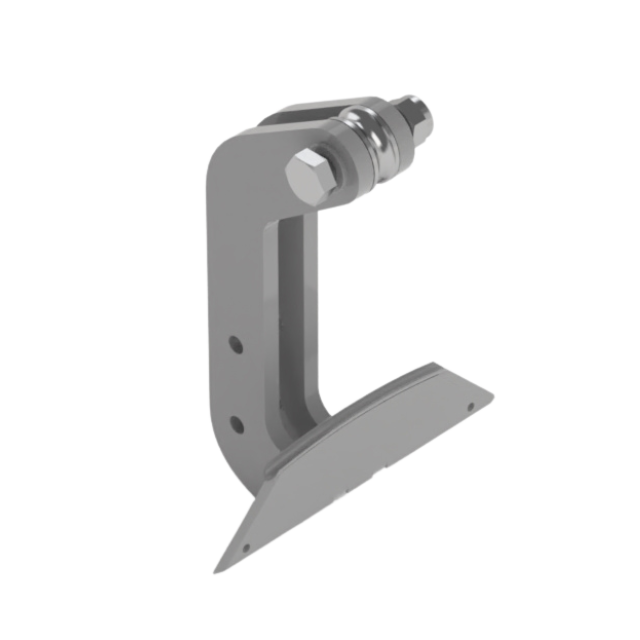

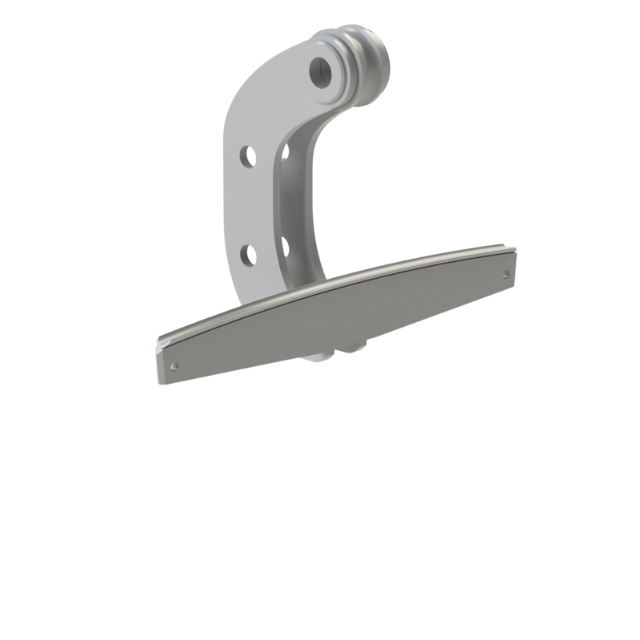

SCARPA ALPINE
La scarpa Alpine è la più piccola della serie, ideata per sostenere le funi portanti con diametri contenuti e idonea per i carrelli
G-Lift, Blondin e la serie Cassonati.
Realizzata in acciaio monoblocco con attacco superiore adatto ad un’installazione veloce ed agevole.
La forma e la dimensione della scarpa permette il corretto passaggio del carrello al fine di creare una linea teleferica lineare e sicura.
Disponibile nelle versioni singola, doppia e quadrupla, possono essere allestite con la carrucola di sostegno fune traente.
Versione singola
A 400 mm
B 500 mm
C 210 mm

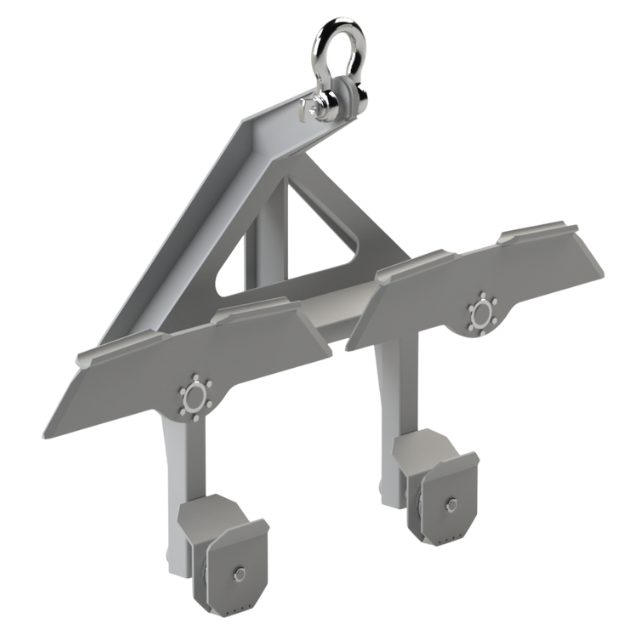

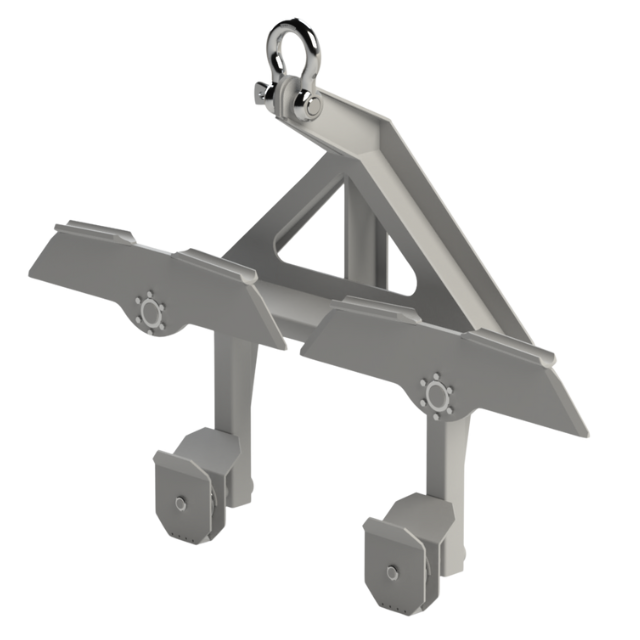

Versione doppia
A 900 mm
B 800 mm
C 280 mm
Versione quadrupla
A 1900 mm
B 1100 mm
C 280 mm
| DATI TECNICI | |||
|---|---|---|---|
| VERSIONE SINGOLA | VERSIONE DOPPIA | VERSIONE QUADRUPLA | |
| Portata massima | 4,5 ton | 8 ton | 15 ton |
| Angolo massima deviazione | 15° | 25° | 40° |
| Carrucola sostegno fune traente | Optional | Optional | Optional |
| Peso indicativo | 20 kg | 80 kg | 220 kg |

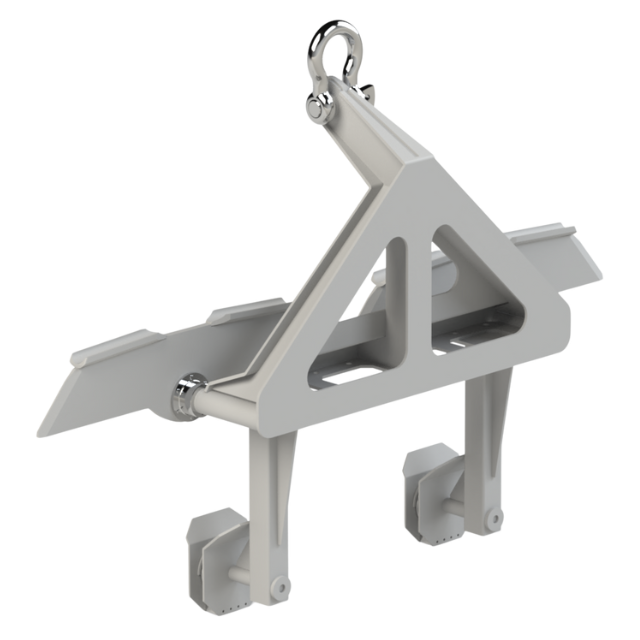

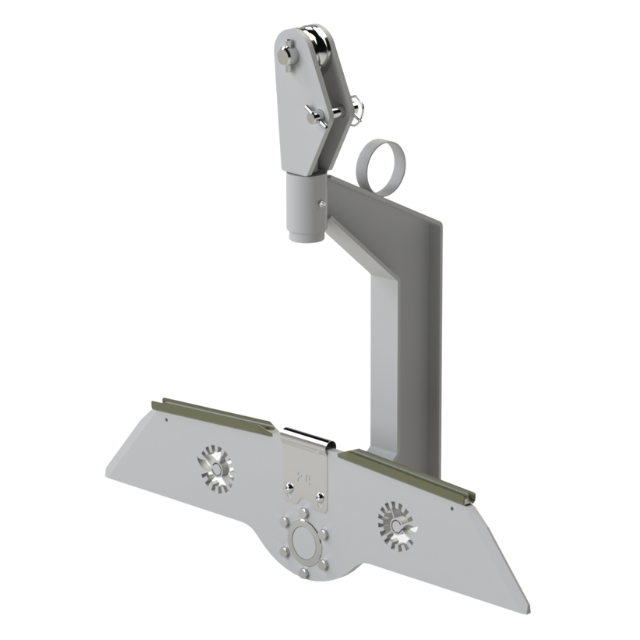

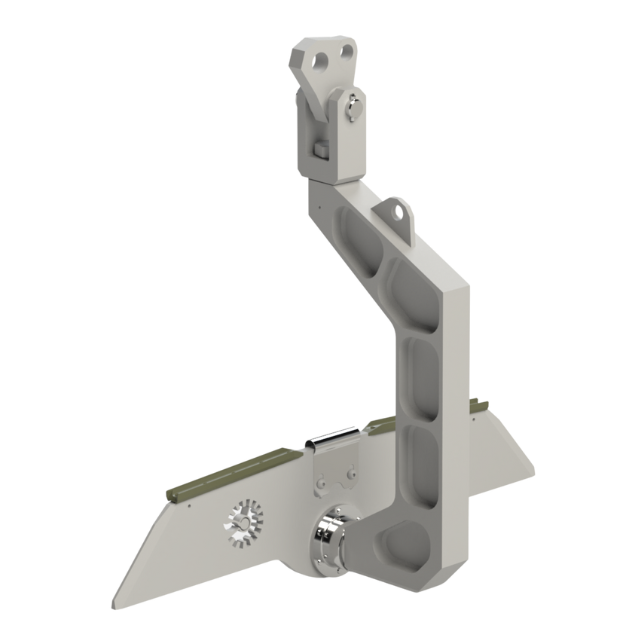

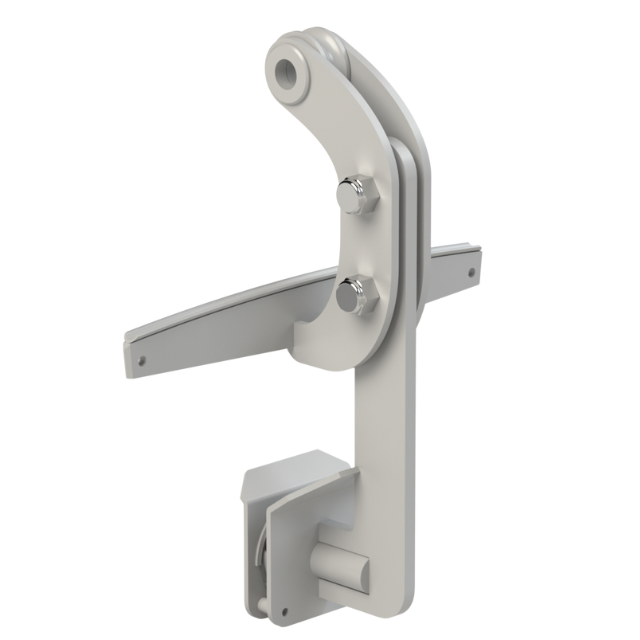

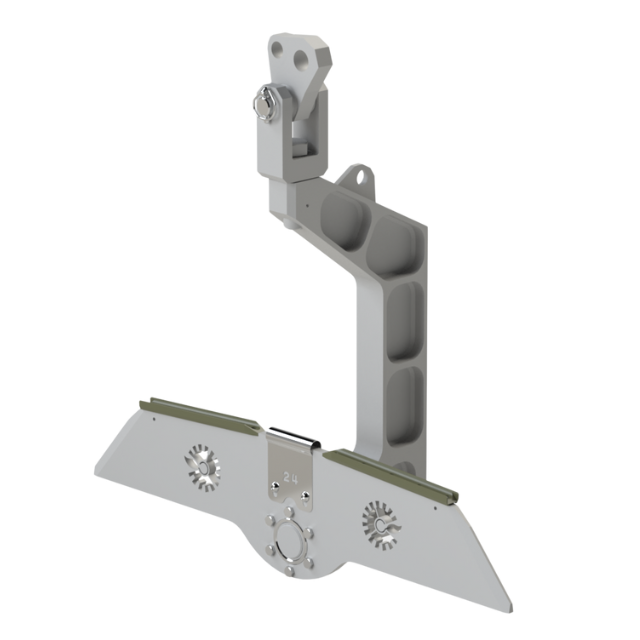

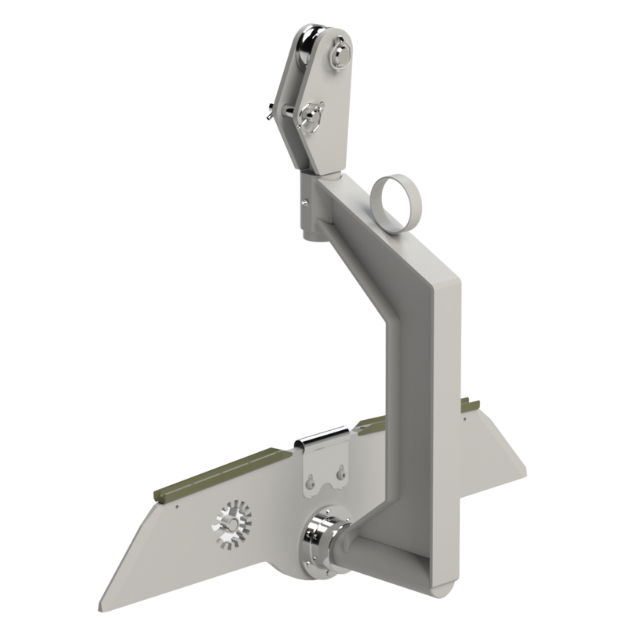

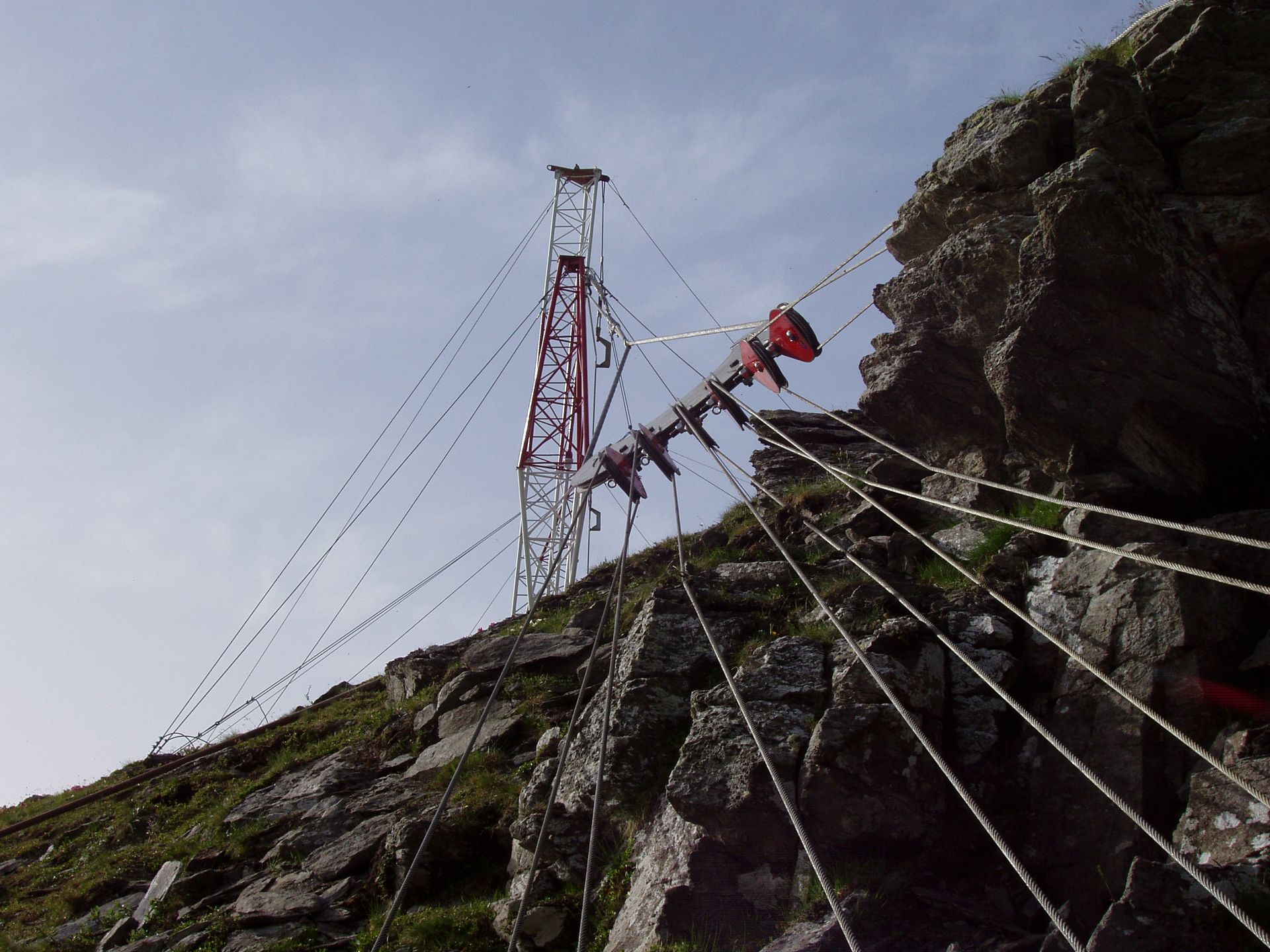

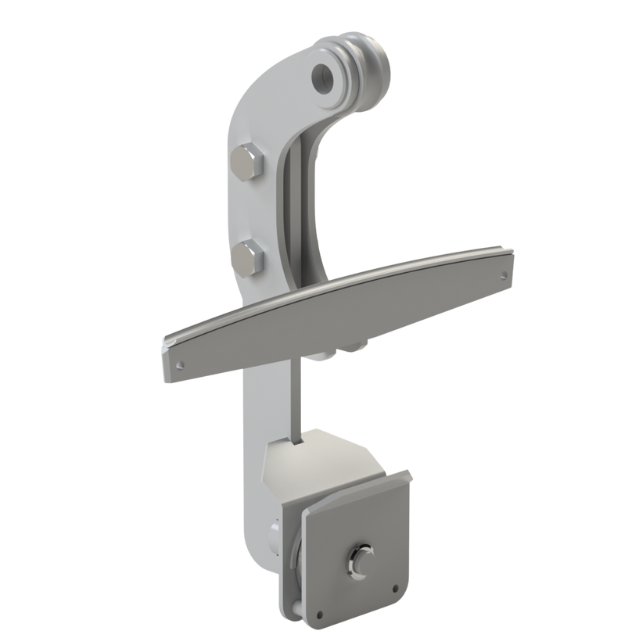

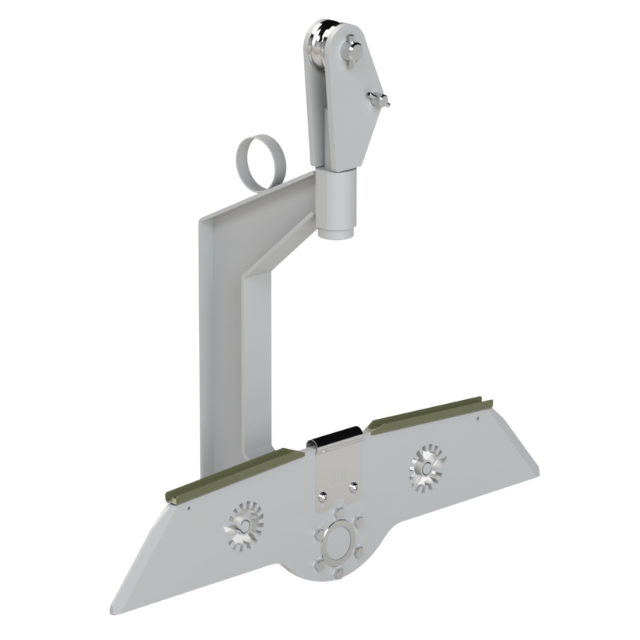

SCARPA FORESTRY
La Scarpa Forestry è composta da una struttura di sostegno e la lama d’appoggio fune.
Nella versione singola, la struttura o braccio di sostegno è realizzato in acciaio strutturale altoresistenziale Strenx mentre la lama d’appoggio fune è realizzata in lega di alluminio con eccellenti caratteristiche meccaniche, gli appoggi sono in bronzo che preservano l’integrità della fune portante e si conformano ai diversi diametri di fune utilizzata.
Un elemento distintivo è l'aggancio superiore con bilanciere integrato: questa innovazione garantisce che la scarpa rimanga sempre perfettamente verticale, indipendentemente dall'angolazione e dalla forza di tiro della fune di centraggio.
Per la costruzione di linee con cavalletto ad aeroplano, il bilanciere può essere facilmente sostituito con una piccola puleggia opzionale, offrendo massima flessibilità.
Nelle versioni doppia e quadrupla, la scarpa e la sua struttura sono realizzati integralmente in acciaio, la scarpa Forestry in tutte le sue varianti è può essere allestita con una carrucola di sostegno traente.
Adatta per i carrelli serie CRG, HT, Transporter e Cargo.
Versione singola
A 940 mm
B 900 mm
C 320 mm
Versione doppia
A 1940 mm
B 1400 mm
C 350 mm
Versione quadrupla
A 4000 mm
B 2020 mm
C 440 mm
| DATI TECNICI | |||
|---|---|---|---|
| VERSIONE SINGOLA | VERSIONE DOPPIA | VERSIONE QUADRUPLA | |
| Portata massima | 12 ton | 19 ton | 28 ton |
| Angolo massima deviazione | 15° | 25° | 40° |
| Carrucola sostegno fune traente | Optional | Optional | Optional |
| Peso indicativo | 27 kg | 130 kg | 310 kg |

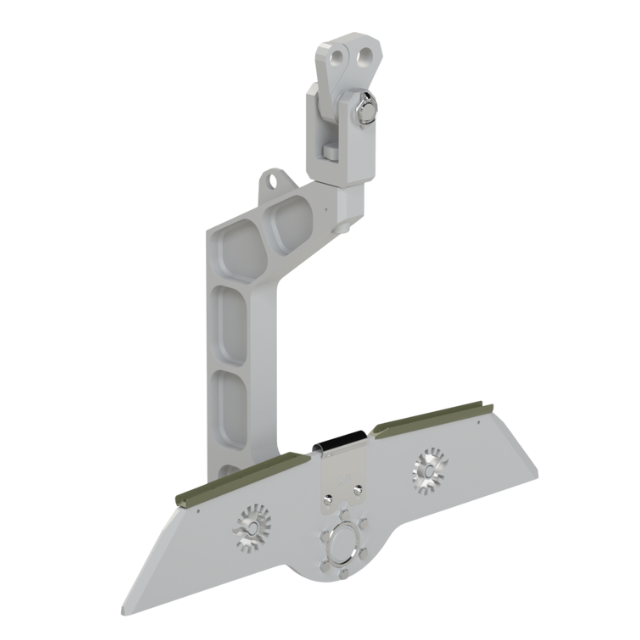

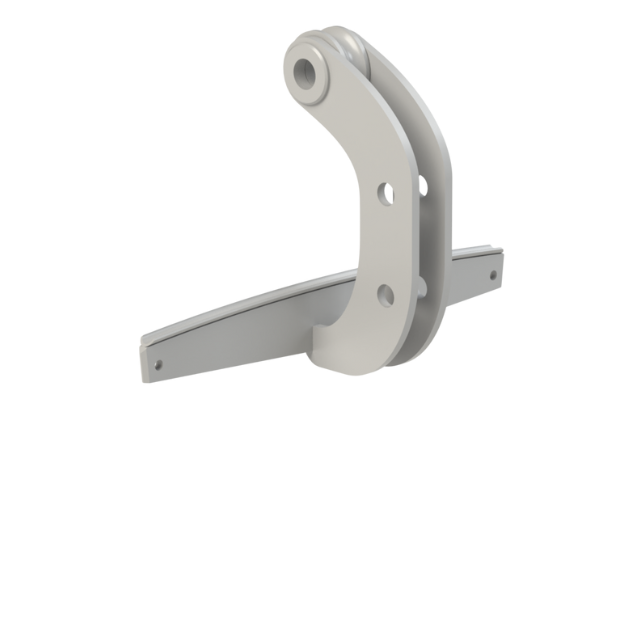

SCARPA ERGAL FORESTRY
La Scarpa Ergal Forestry, nella versione alleggerita, rappresenta una soluzione innovativa composta da una robusta struttura di sostegno e una lama d'appoggio fune.
Il suo principale vantaggio risiede nella leggerezza, che facilita notevolmente le fasi di montaggio durante la realizzazione della linea.
Realizzata interamente in lega di alluminio Ergal, materiale noto per le sue eccellenti caratteristiche meccaniche, la scarpa assicura durabilità e prestazioni superiori. Gli appoggi, in bronzo, sono progettati per preservare l'integrità della fune portante e si adattano perfettamente ai diversi diametri di fune in uso.
Un elemento distintivo è l'aggancio superiore con bilanciere integrato: questa innovazione garantisce che la scarpa rimanga sempre perfettamente verticale, indipendentemente dall'angolazione e dalla forza di tiro della fune di centraggio.
Per la costruzione di linee con cavalletto ad aeroplano, il bilanciere può essere facilmente sostituito con una piccola puleggia opzionale, offrendo massima flessibilità.
A 940 mm
B 900 mm
C 320 mm
| DATI TECNICI | |
|---|---|
| VERSIONE SINGOLA | |
| Portata massima | 8 ton |
| Angolo massima deviazione | 15° |
| Peso indicativo | 18 kg |

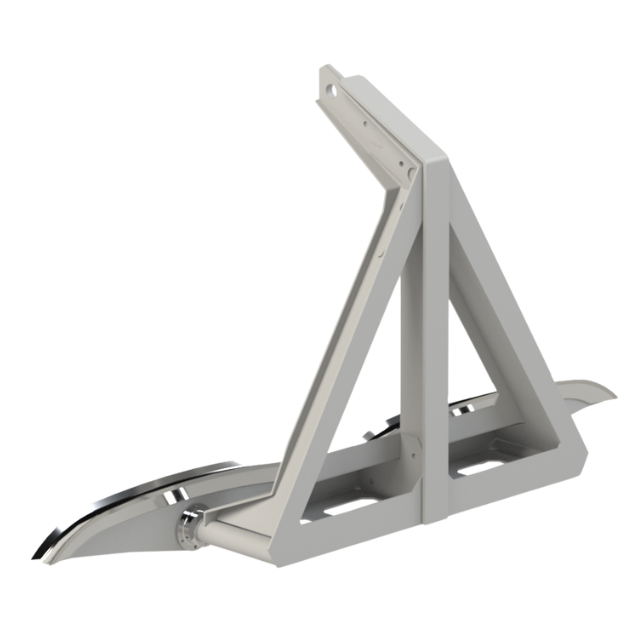

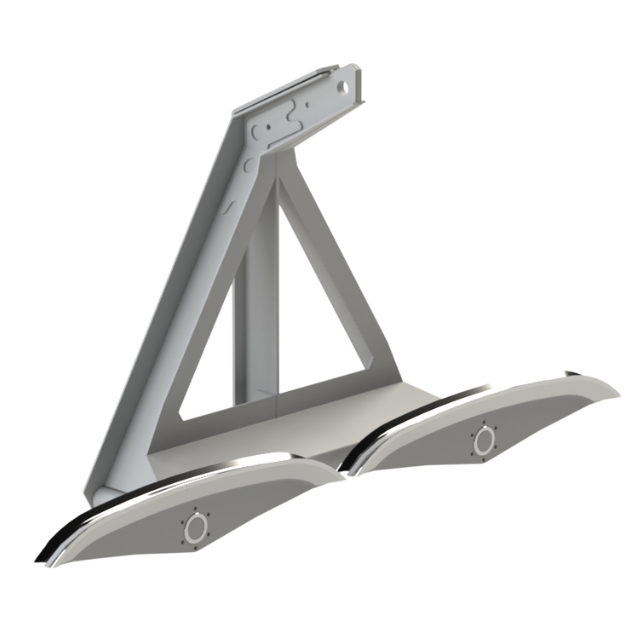

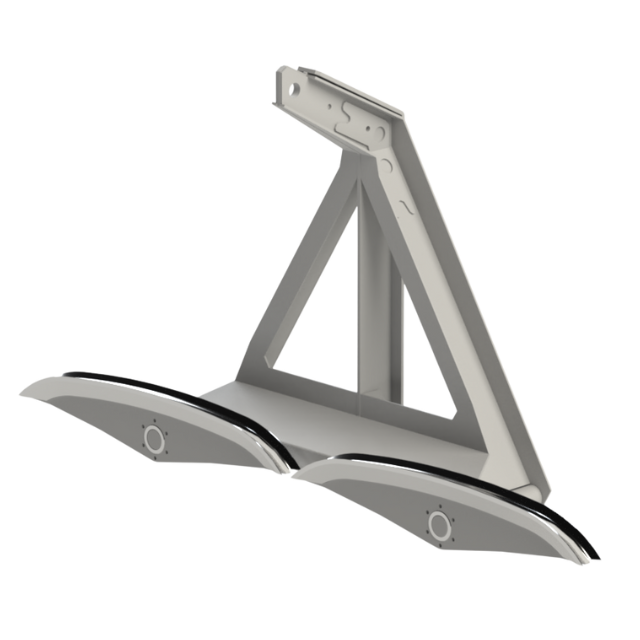

SCARPA INDUSTRY
La Scarpa Industry è stata progettata per i carrelli Tecno J e Tecno Power, disponibile nella versione doppia o quadrupla per garantire il passaggio fluido del carrello sulla fune portante.
La Scarpa Industry è composta da una struttura di sostegno a bilanciere e le lame d’appoggio fune. La struttura è realizzata in acciaio strutturale altoresistenziale Strenx, le lame e i profili di appoggio fune sono in acciaio e vengono adeguate per il diametro di fune utilizzata.
La scarpa Industry è concepita per garantire nei cantieri civili garantisce una portata adeguata al progetto di linea e un maggiore angolo di deviazione per preservare la fune portante e per fornire al carrello un raggio di curvatura morbido.

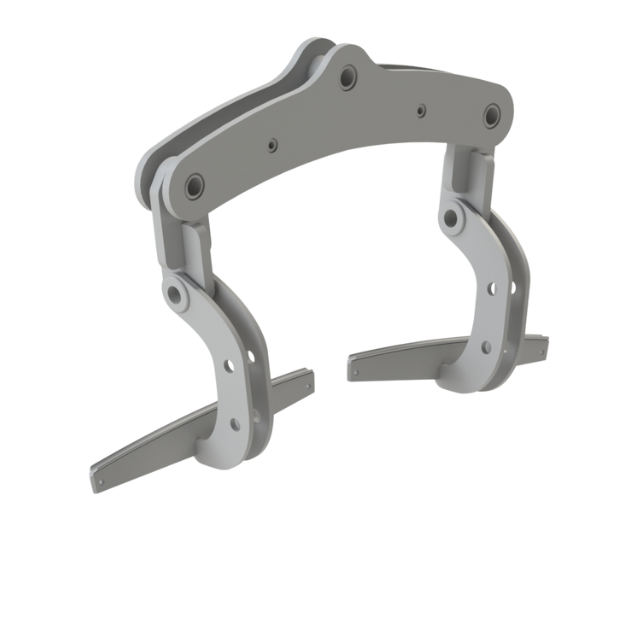

Versione doppia
A 2000 mm
B 1000 mm
C 400 mm

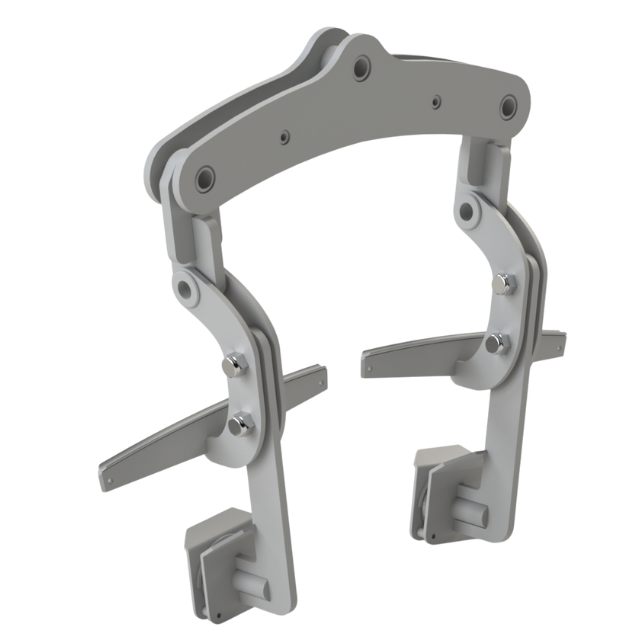

Versione quadrupla
A 4100 mm
B 1340 mm
C 480 mm
| DATI TECNICI | ||
|---|---|---|
| VERSIONE DOPPIA | VERSIONE QUADRUPLA | |
| Portata massima | 15 ton | 19 ton |
| Angolo massima deviazione | 15° | 25° |
| Peso indicativo | 130 kg | 310 kg |

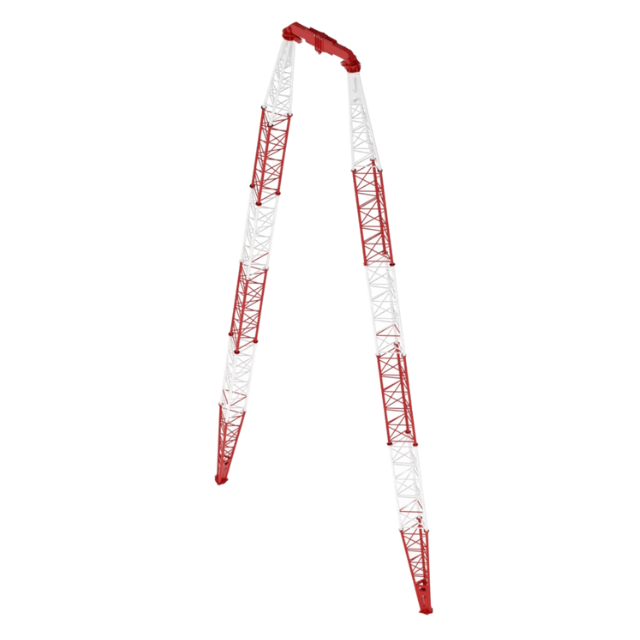

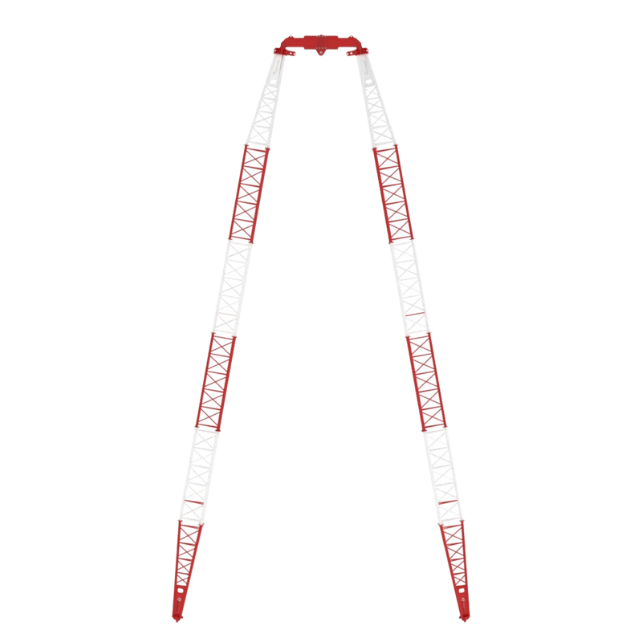

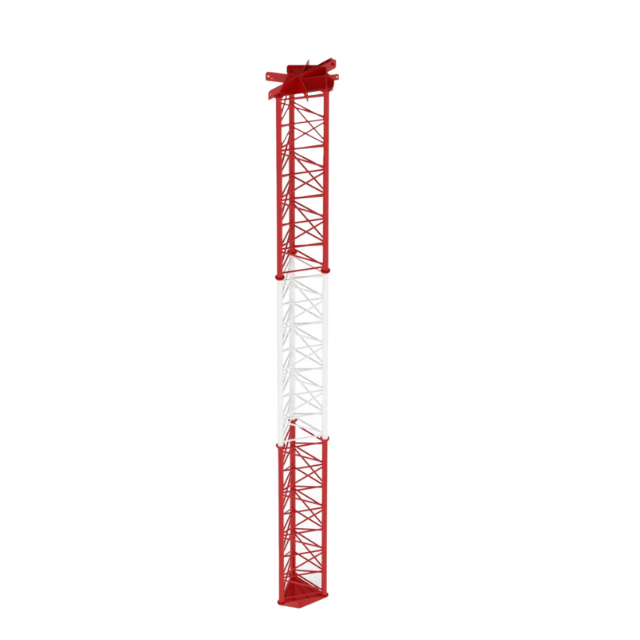

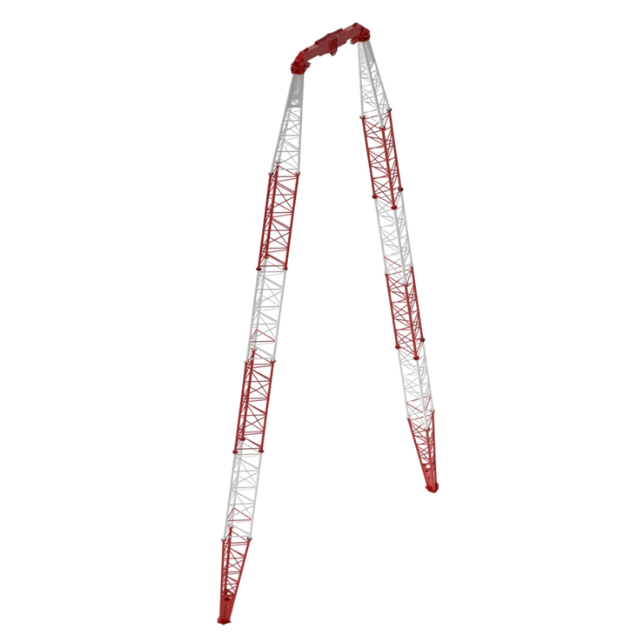

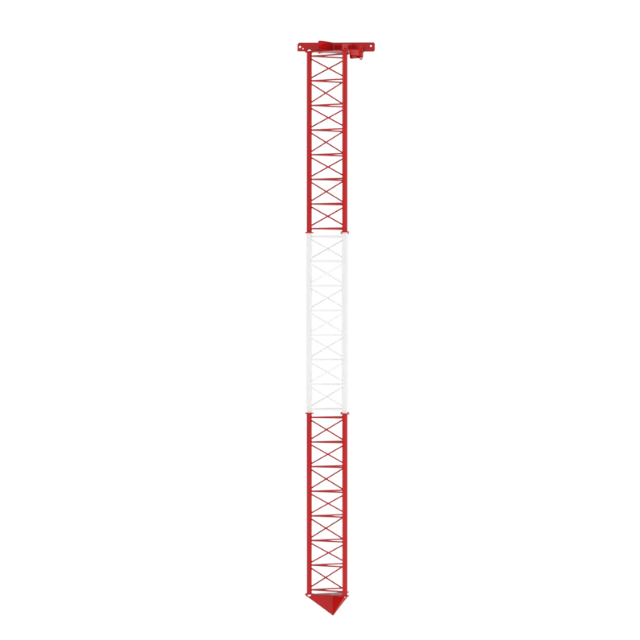

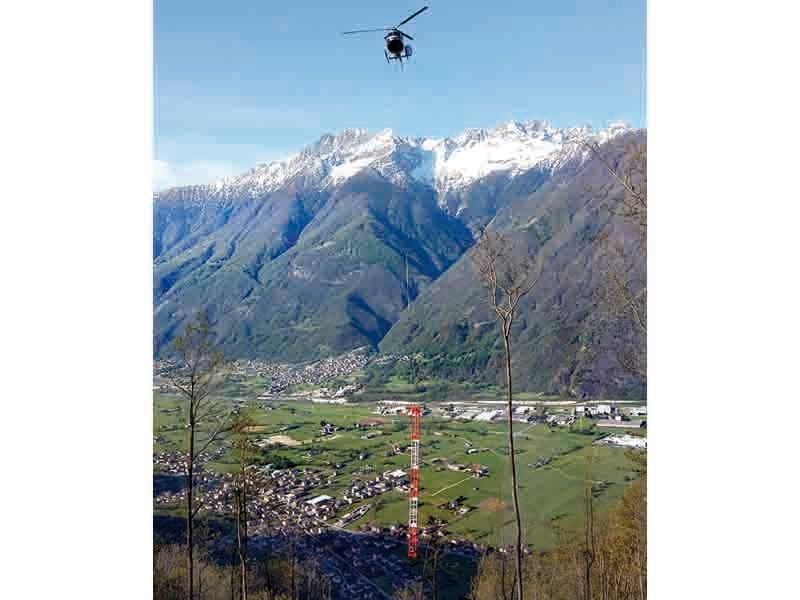

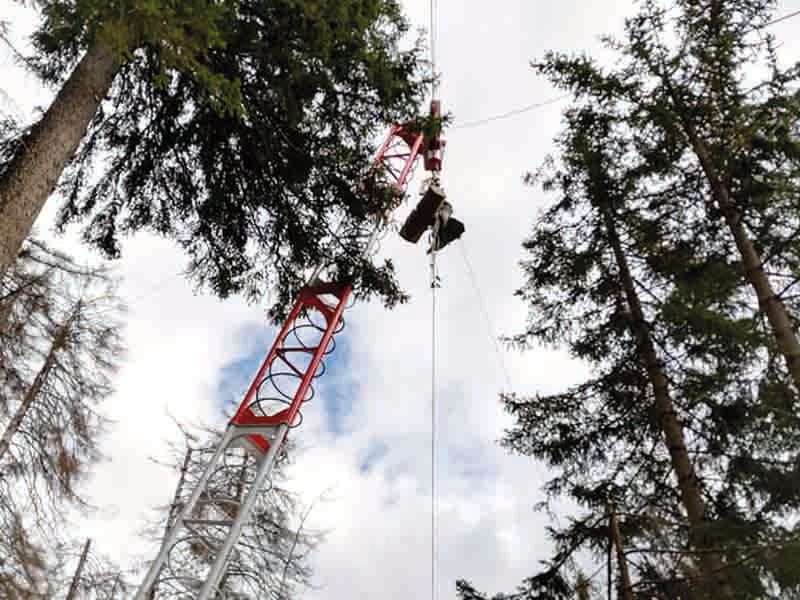

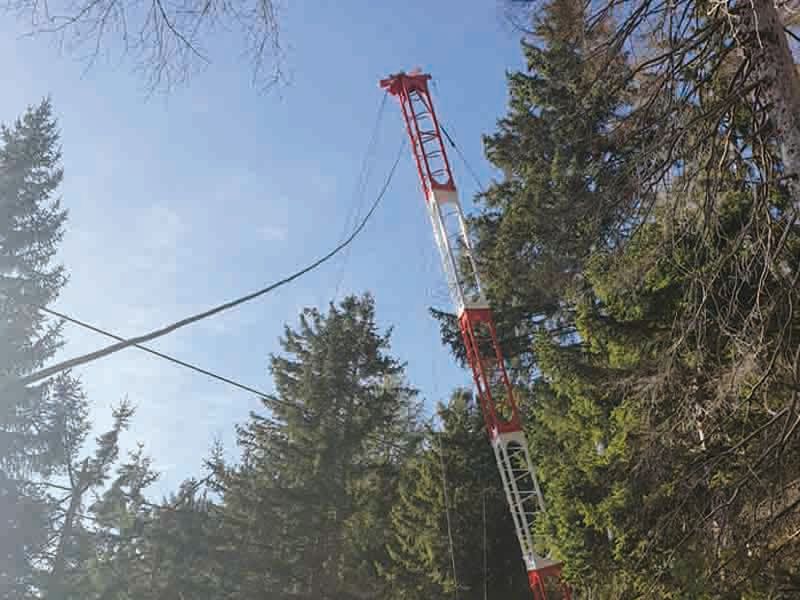

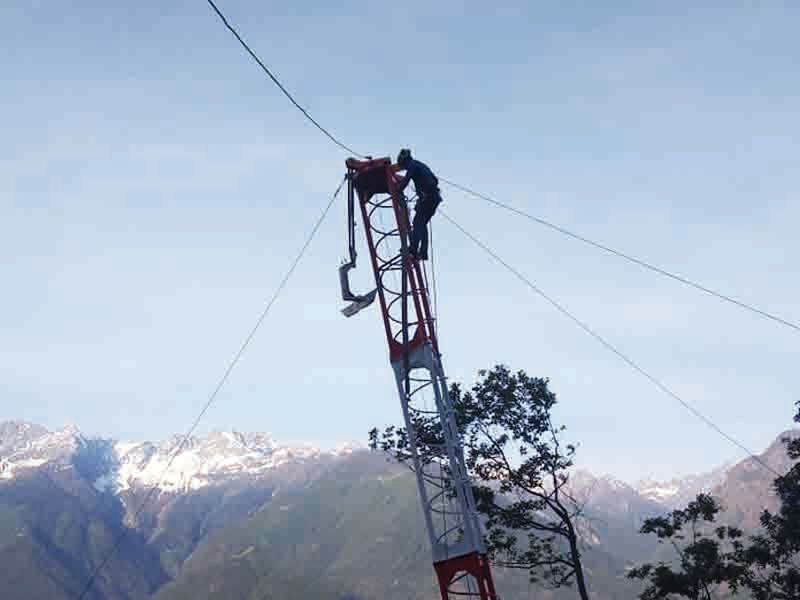

FALCONE FORESTRY
I falconi Skytower Forestry sono degli elementi componibili atti a creare punti di sostegno intermedi su linee teleferiche mobili per le funi portanti.
Skytower Forestry sono costruiti in moduli da 3 o 6 metri, sovrapponibili e assemblabili mediante bulloni.
La base dei falconi è costituita da una piastra in acciaio con profili a piramide per garantire una base stabile al traliccio anche su terreni scivolosi, mentre la testa è realizzata con ancoraggi per 4 controventature, 1 carrucola di servizio e per 1 scarpa di sostegno.
La struttura reticolare a sezione triangolare da 780 mm garantisce resistenza a pressoflessione in modo da lavorare nel pieno dei coefficienti di sicurezza previsti dalla legge.
A 1290 mm
B 830 mm
C 740 mm
D 3000 mm
| DATI TECNICI | |
|---|---|
| Portata massima | 8 ton a 12 metri |
| Dimensione base | 780 mm |
| Lunghezza settore | 3 metri |
| Peso indicativo modulo | 110 Kg |

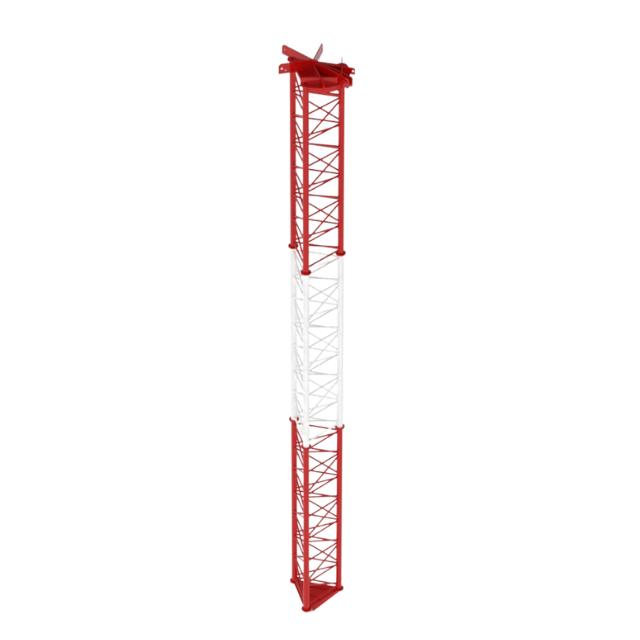

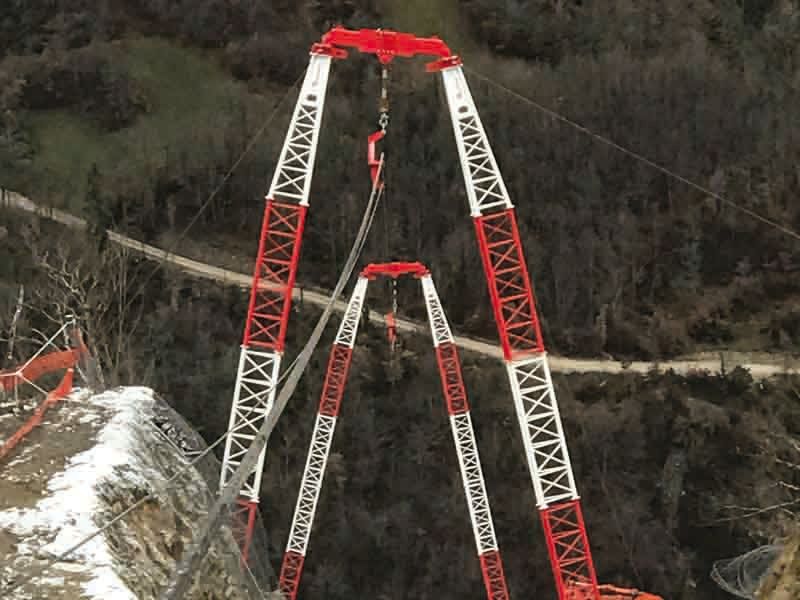

FALCONE INDUSTRY
I falconi Skytower Industry nascono per supportare la realizzazione di cantieri civili o industriali che necessitano di punti di sostegni su linee teleferiche con una grande portata e con la necessità di essere flessibili per un facile e veloce assemblamento.
Sono costruiti in moduli da 3 metri cadauno, sovrapponibili e assemblabili mezzo bulloni. La struttura reticolare a sezione triangolare da 930 mm risulta estremamente robusta per sostenere gli impianti più gravosi.
La testata è allestita con 7 agganci per le controventature, 1 ancoraggio scarpa e per 1 carrucola di servizio.
Skytower Industry è pensato per essere versatile in funzione allo studio di progetto. In caso di montaggio con doppio falcone, la testata è predisposta per alloggiare una traversa in modo da creare un sostegno a portale inoltre, la testata, è già approntata per l’alloggio di un eventuale sistema di montaggio della traversa.
La traversa è dotata di un attacco scarpa a 9 diverse posizioni per il corretto centraggio sulla linea.
L’installazione dei Skytower Industry può quindi essere fatta sia mezzo gru, mezzo elicottero, che direttamente da terra.
A 740 mm
B 470 mm
C 530 mm
D 3000 mm
E 990 mm
F 410 mm
| DATI TECNICI | |
|---|---|
| Portata massima a 18 metri | 10 ton |
| Portata massima a 21 metri | 8 ton |
| Dimensione base | 930 mm |
| Lunghezza settore | 3 metri |
| Peso indicativo modulo | 130 Kg |

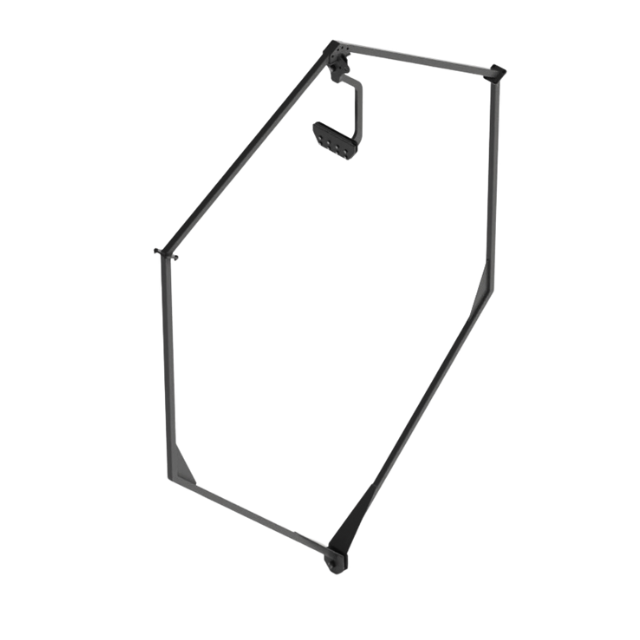

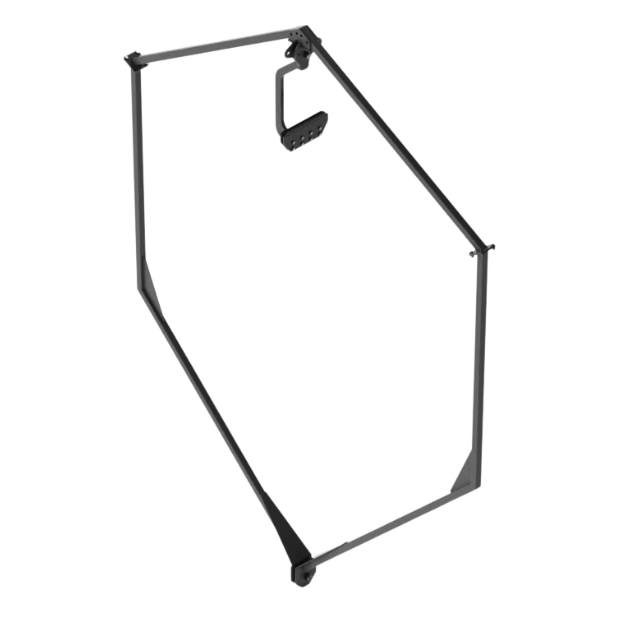

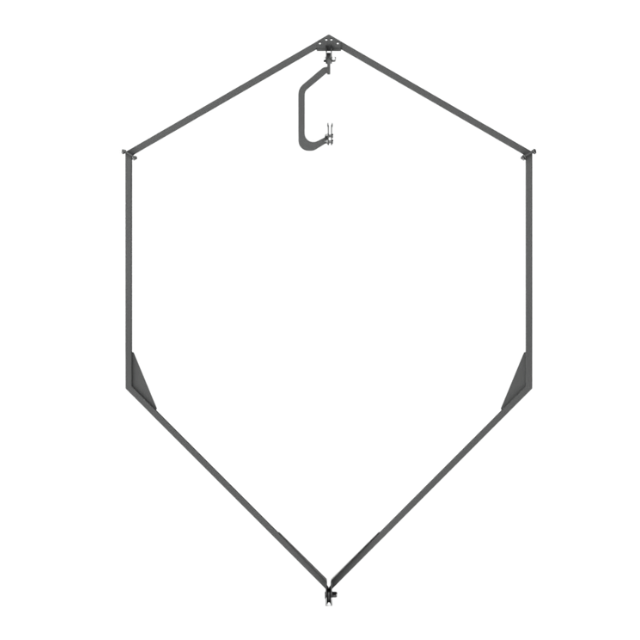

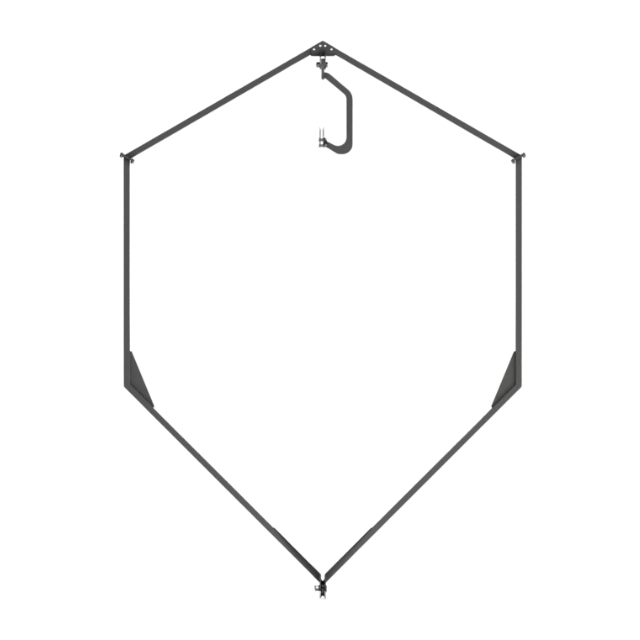

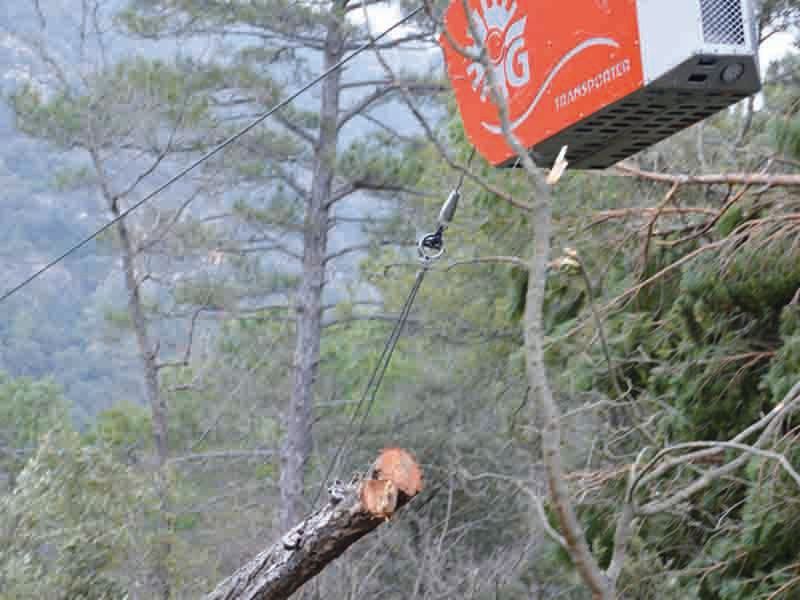

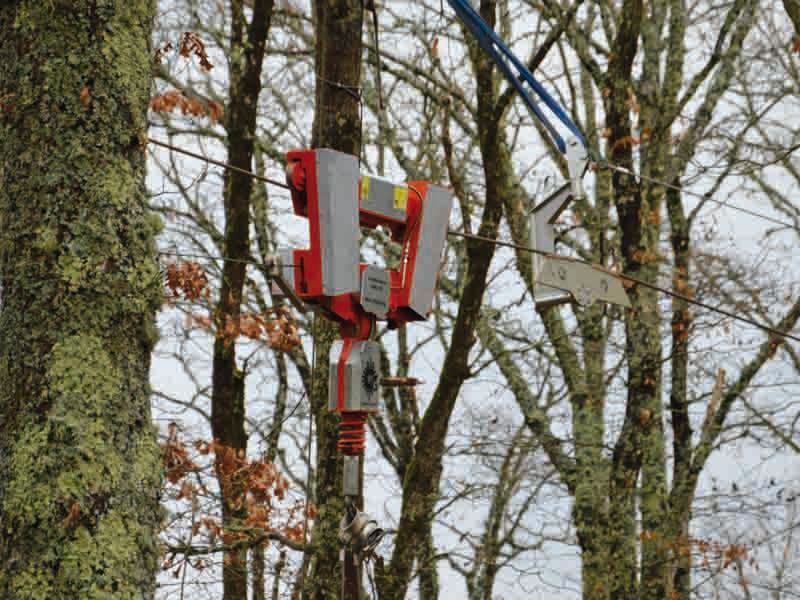

Gli aquiloni sono dei complementi indispensabili per le linee teleferiche di tipo fisso che hanno una lunghezza notevole.
La loro funzione è quella di sostenere la fune traente per evitare allentamenti della stessa.
L’aquilone può essere ancorato alla fune portante direttamente con un morsetto a vite, oppure può essere posizionato all’altezza di un falcone ed essere ancorato alla scarpa di sostegno portante.
Il carrello passa all’interno dell’aquilone e la fune traente viene correttamente supportata tramite dei dispositivi anti-deragliamento verso la carrucola posizionata sul fondo dell’aquilone.
AQUILONE
A 3400 mm
B 2450 mm
C 300 mm
Personalizzabile su richiesta
| DATI TECNICI | |
|---|---|
| Tipo aquilone | Sostegno fune traente |
| Diametro fune portante | Da 14 mm a 24 mm |
| Diametro fune traente | Da 5 mm a 10 mm |
| Diametro carrucola traente | 120 mm |
| Peso indicativo | 40 Kg |

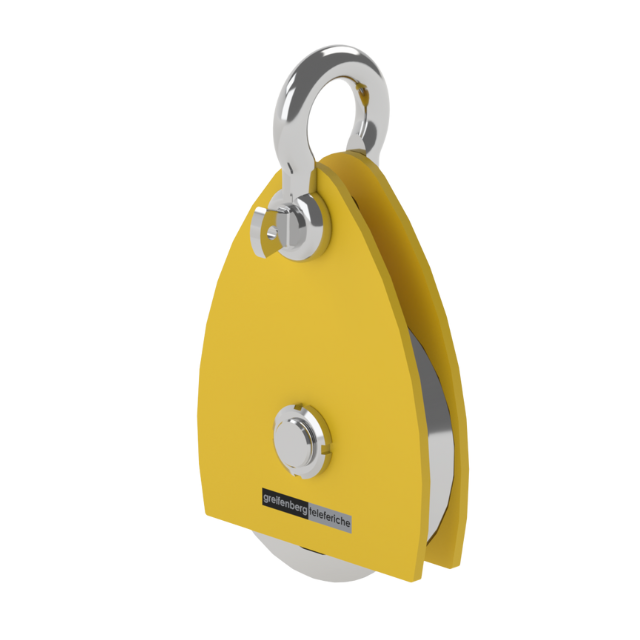

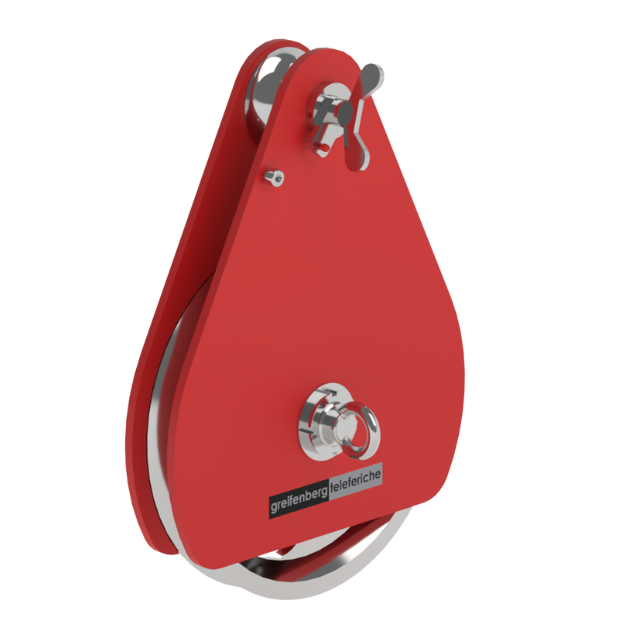

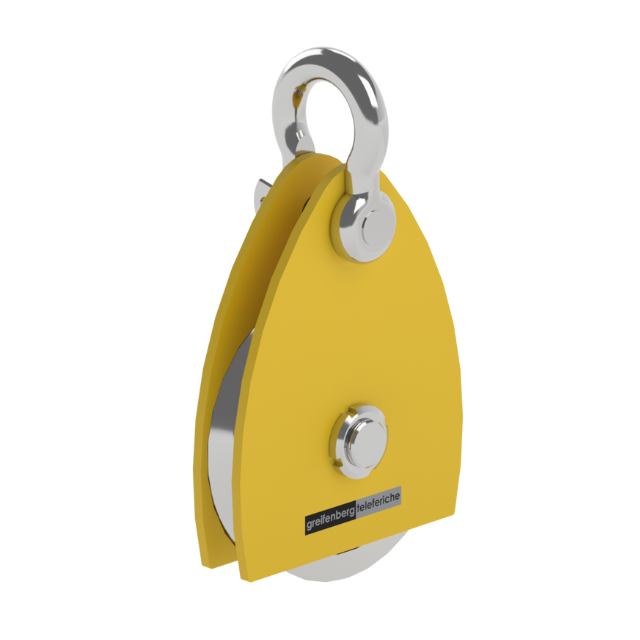

LEG 3

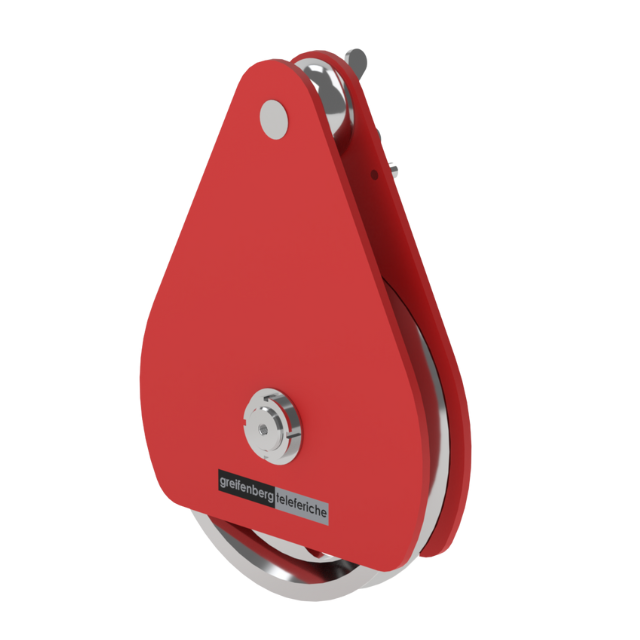

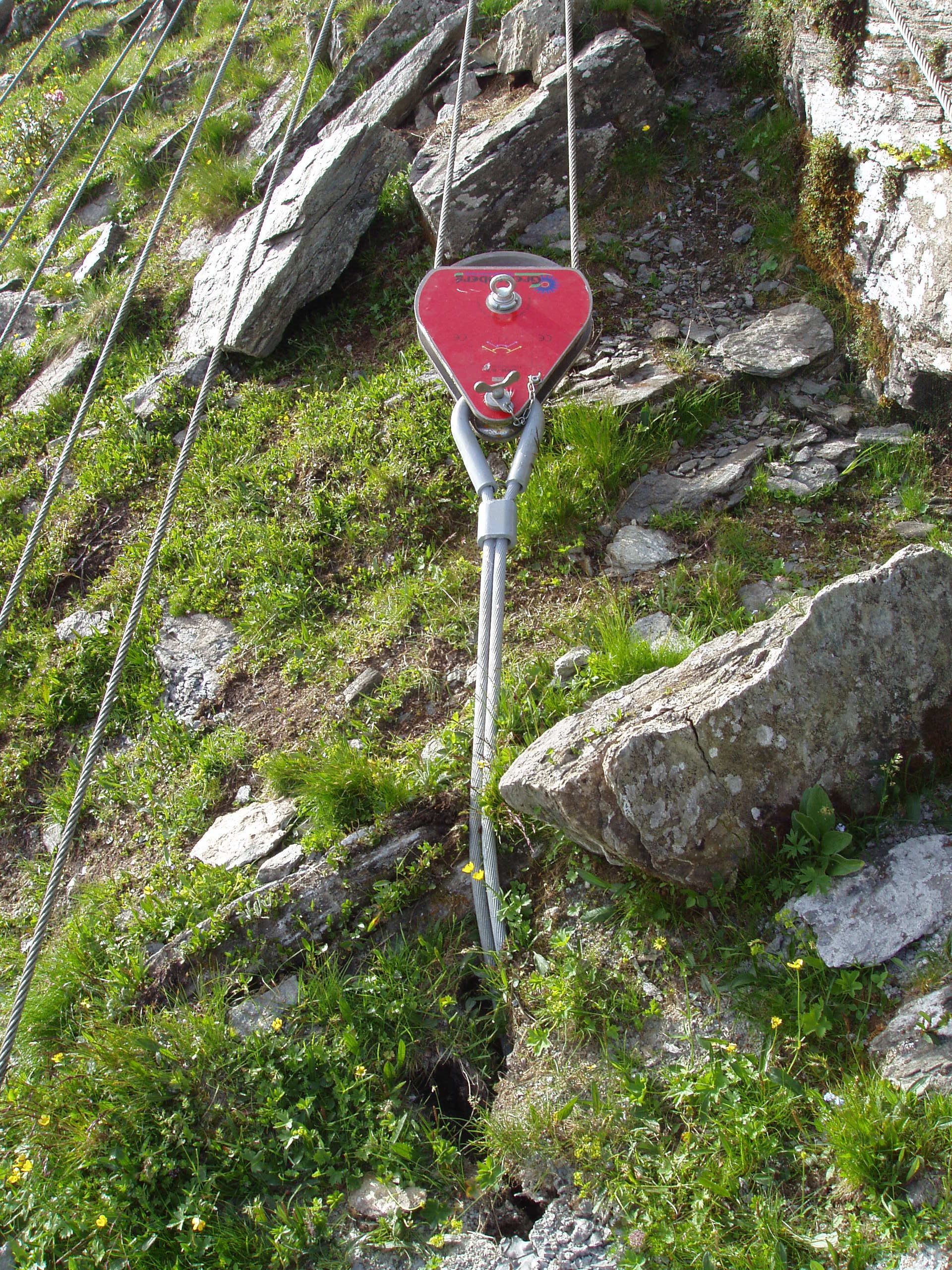

La carrucola LEG 3 ha una portata di 3200 kg ed è strutturata da due flange in lega ed una ruota di grandi dimensioni 150 mm trattata termicamente con processo di cementazione che gravita su di un cuscinetto a doppia corona di sfere.
La lega di cui è composta ha un’eccellente resistenza meccanica e al contempo un peso molto basso.
LEG 3 è indispensabile per effettuare dei rinvii o cambi di direzione per funi fino a 10 mm. La ruota è perfettamente incassata nelle flange fungendo così da antideraglio della fune.
Tutta la serie di carrucole Greifenberg sono realizzate con materiali di ottima qualità, le severe normative inerenti raggi di curvatura e superfici di appoggio sono rispettate nei dettagli, facendo particolare attenzione alle direttive per quanto riguarda il raggio di arrotondamento fondo gola e il diametro attorno al quale viene deviata la fune, al fine di aumentare la durata tecnica e funzionale delle funi di acciaio.
Struttura, carrucola, cuscinetti e boccole sono sovradimensionati con coefficienti di sicurezza pari a 5 per assicurare l’effettiva resistenza anche con picchi di elevati sovraccarichi, garantendo la piena sicurezza durante l’utilizzo.
Le carrucole Greifenberg sono sinonimo di pregio, affidabilità e durata negli anni.
A 160 mm
B 270 mm
C 60 mm
| DATI TECNICI | |
|---|---|
| Tipo carrucola | su cuscinetto |
| Trattamento | carrucola cementata |
| Materiale telaio | ergal |
| Antiscarrucolo | carrucola ad incasso nel telaio |
| Portata massima | 3,2 ton |
| Diametro carrucola | 150 mm |
| Diametro funi consigliate | fino a 10 mm |
| Peso indicativo | 3,2 Kg |
LEG 5
La carrucola LEG 5 ha una portata di 5500 kg ed è strutturata da due flange in lega con apertura a forbice, un nottolino d’aggancio in acciaio ed una ruota di grandi dimensioni (280 mm) trattata termicamente con processo di cementazione che gravita su di un cuscinetto a doppia corona di sfere. E’ inoltre dotata di un dispositivo d’aggancio per l’allineamento durante l’uso. La lega di cui è composta ha un’eccellente resistenza meccanica e al contempo un peso molto basso. LEG 5 è indispensabile per effettuare dei rinvii o cambi di direzione per cavi fino a 14 mm. La ruota è perfettamente incassata nelle flange fungendo così da antideraglio della fune.
Tutta la serie di carrucole Greifenberg sono realizzate con materiali di ottima qualità, le severe normative inerenti raggi di curvatura e superfici di appoggio sono rispettate nei dettagli, facendo particolare attenzione alle direttive per quanto riguarda il raggio di arrotondamento fondo gola e il diametro attorno al quale viene deviata la fune, al fine di aumentare la durata tecnica e funzionale delle funi di acciaio.
Struttura, carrucola, cuscinetti e boccole sono sovradimensionati con coefficienti di sicurezza pari a 5 per assicurare l’effettiva resistenza anche con picchi di elevati sovraccarichi, garantendo la piena sicurezza durante l’utilizzo.
Le carrucole Greifenberg sono sinonimo di pregio, affidabilità e durata negli anni.
A 310 mm
B 430 mm
C 130 mm
| DATI TECNICI | |
|---|---|
| Tipo carrucola | su cuscinetto doppio |
| Trattamento | carrucola cementata |
| Materiale telaio | ergal |
| Antiscarrucolo | carrucola ad incasso nel telaio |
| Portata massima | 5,5 ton |
| Diametro carrucola | 280 mm |
| Diametro funi consigliate | fino a 14 mm |
| Peso indicativo | 10,4 Kg |

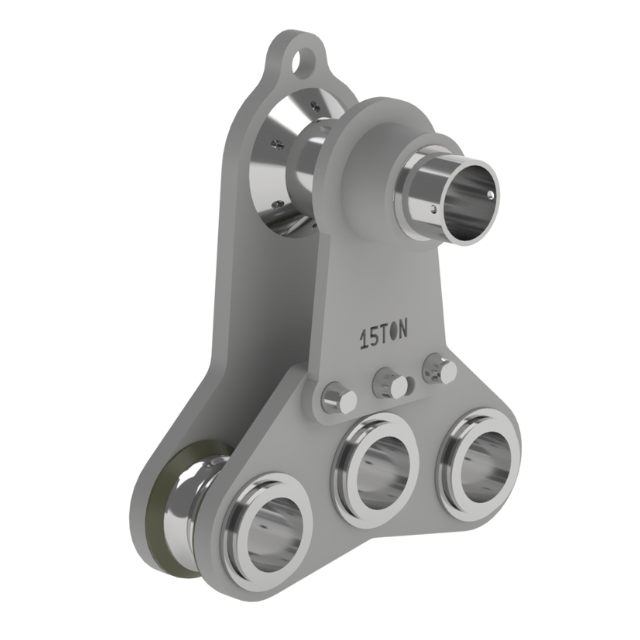

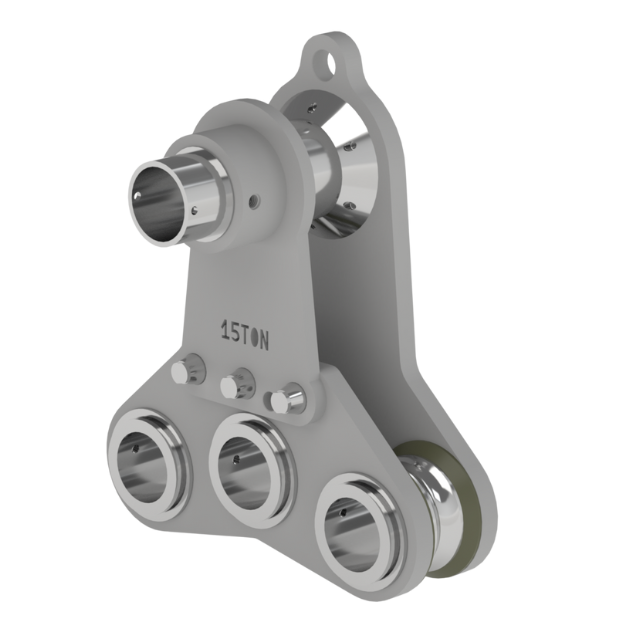

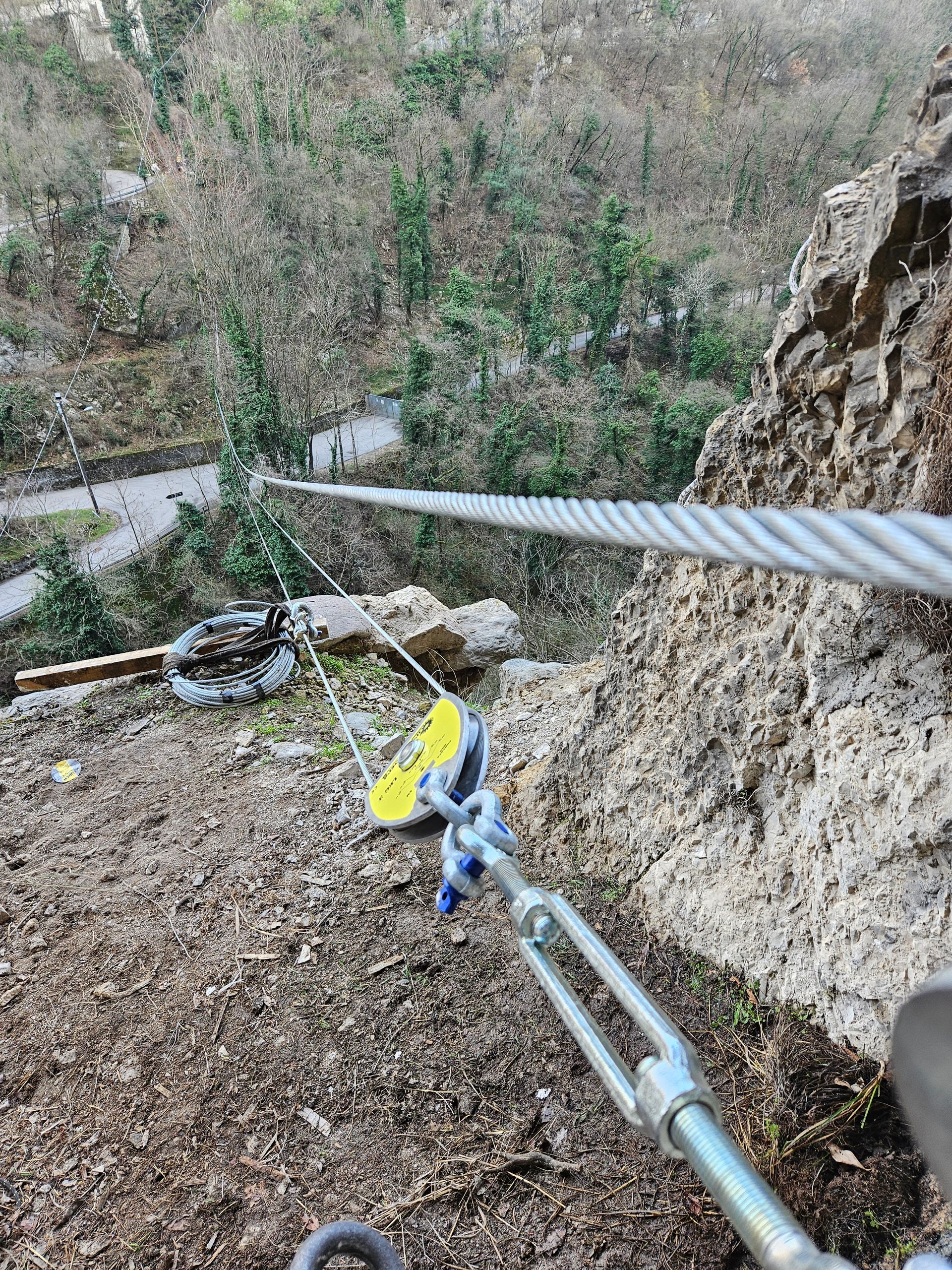

TRIPLA

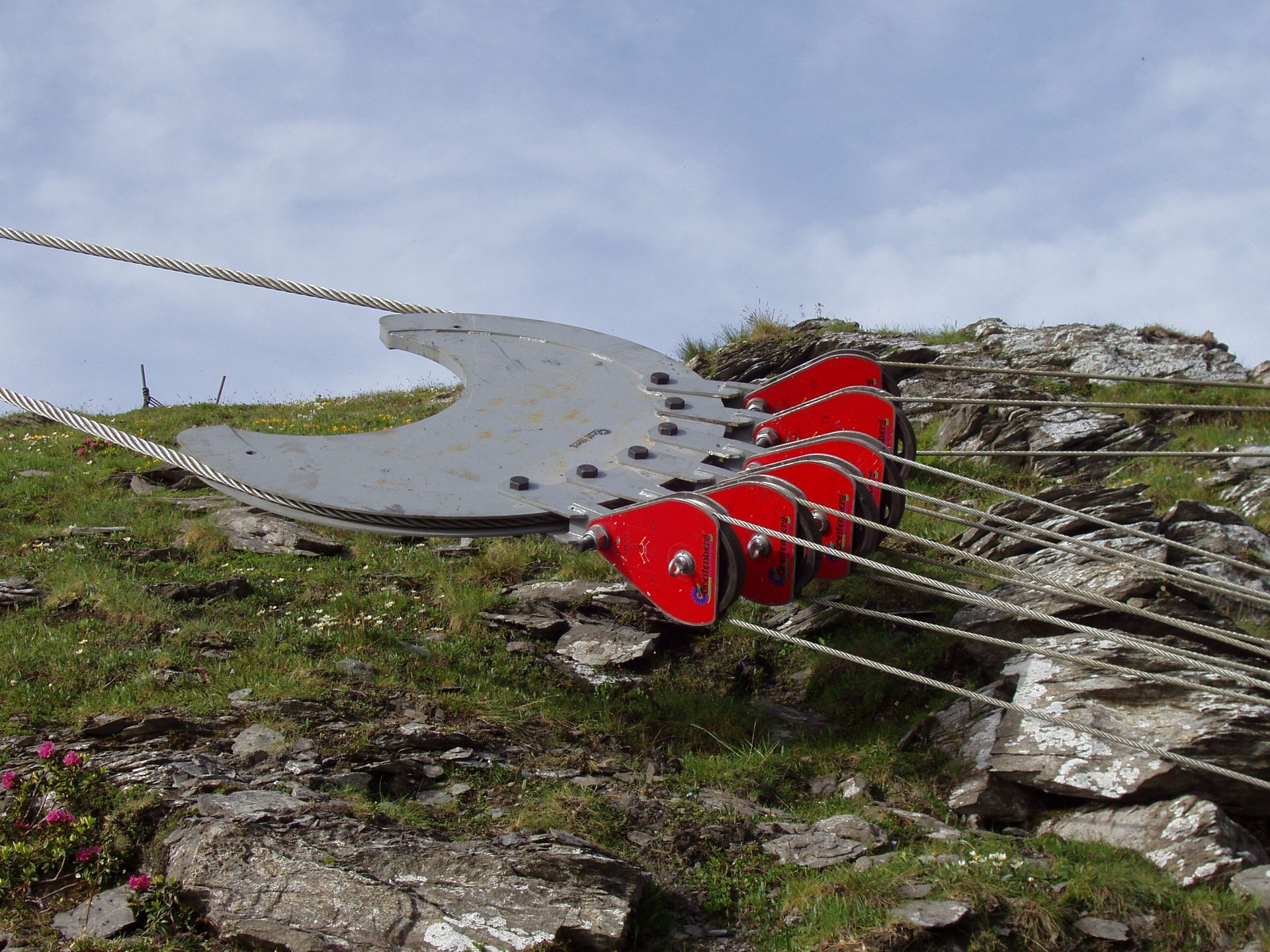

La carrucola Tripla è un accessorio eccezionale per effettuare dei rinvii o cambi di direzione per le funi statiche.
E’ composta da due flange in lega con uno spessore di 15 mm per garantire robustezza, la lega di alluminio della classe 7000 si contraddistingue per un’eccellente resistenza meccanica con altissime prestazioni ed un peso ridotto.
Tre ruote in acciaio con boccole e rasamenti in bronzo antiusura e antifrizione sono distribuite a semicerchio formando un grande raggio di curvatura per alloggiare al meglio il cavo.
Corredata di aggancio a spina e dispositivo di sostegno durante il montaggio.
Tripla infatti è apribile, può essere prima ancorata al sostegno e la fune può essere inserita anche in un secondo momento. Questa caratteristica agevola e offre maggiore comfort all’operatore. La carrucola è progettata per rinvio di funi da 18 a 26 mm ed ha una portata di 15.000 kg.
Tutta la serie di carrucole Greifenberg sono realizzate con materiali di ottima qualità, le severe normative inerenti raggi di curvatura e superfici di appoggio sono rispettate nei dettagli, facendo particolare attenzione alle direttive per quanto riguarda il raggio di arrotondamento fondo gola e il diametro attorno al quale viene deviata la fune, al fine di aumentare la durata tecnica e funzionale delle funi di acciaio.
Struttura, carrucola, cuscinetti e boccole sono sovradimensionati con coefficienti di sicurezza pari a 5 per assicurare l’effettiva resistenza anche con picchi di elevati sovraccarichi, garantendo la piena sicurezza durante l’utilizzo.
Le carrucole Greifenberg sono sinonimo di pregio, affidabilità e durata negli anni.
A 290 mm
B 350 mm
C 180 mm
| DATI TECNICI | |
|---|---|
| Tipo carrucola | su boccola in bronzo |
| Trattamento | carrucola cementata |
| Materiale telaio | ergal |
| Antiscarrucolo | sedi in bronzo |
| Portata massima | 15 ton |
| Diametro carrucola | 150 mm |
| Diametro funi consigliate | da 18 mm a 26 mm |
| Peso indicativo | 9,6 Kg |

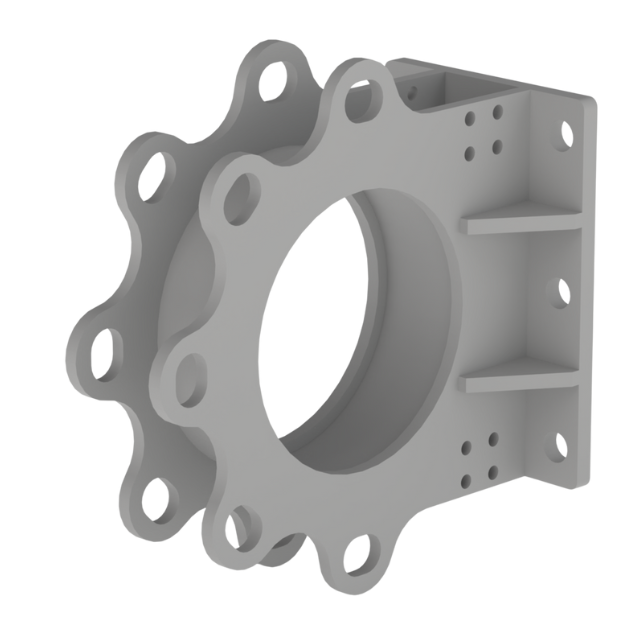

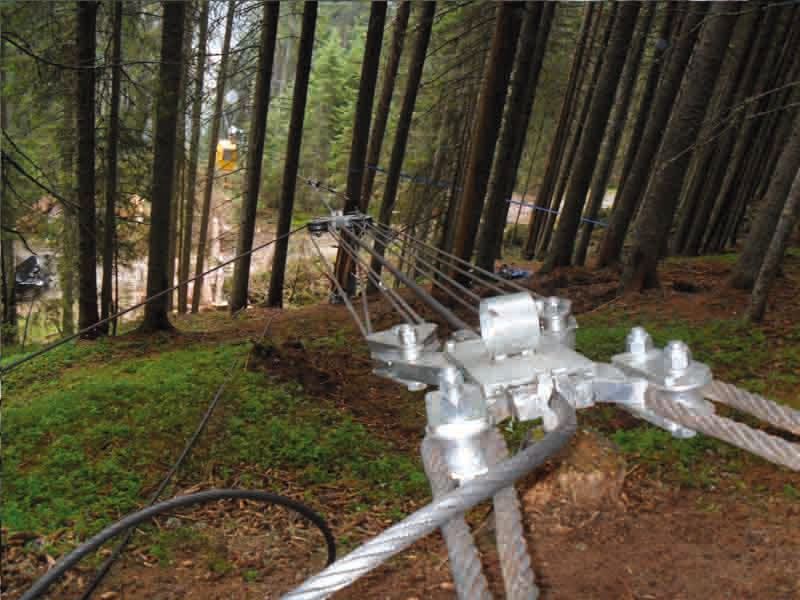

ANCORAGGIO FINE LINEA

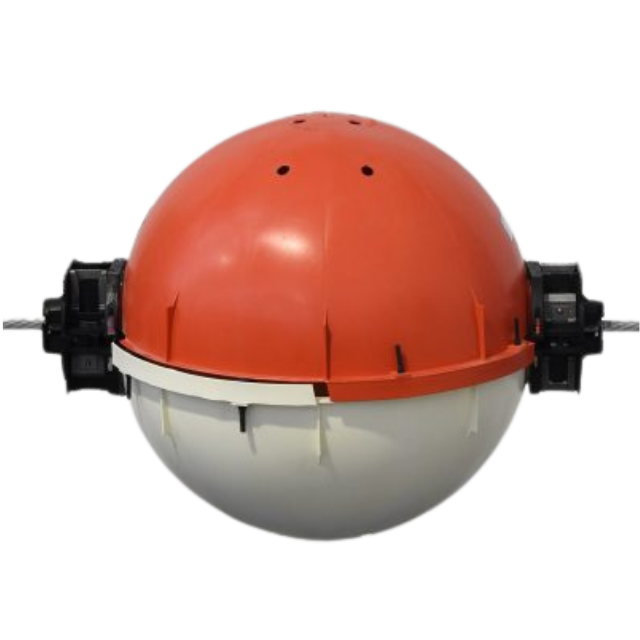

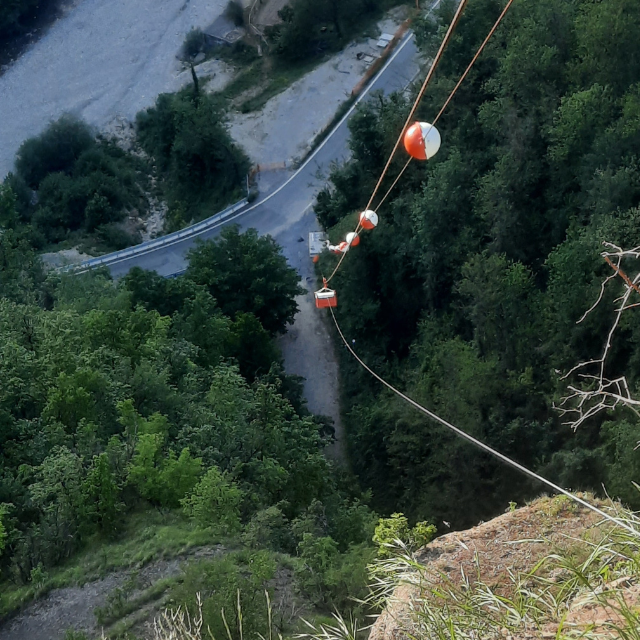

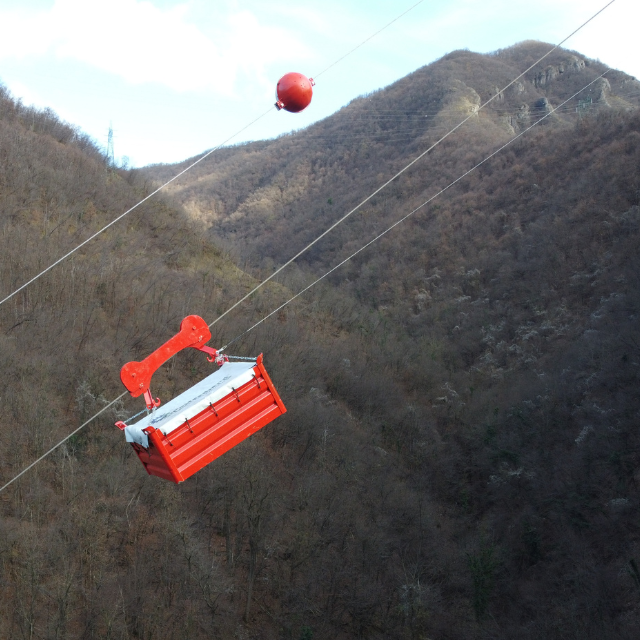

SFERE DI SEGNALAZIONE

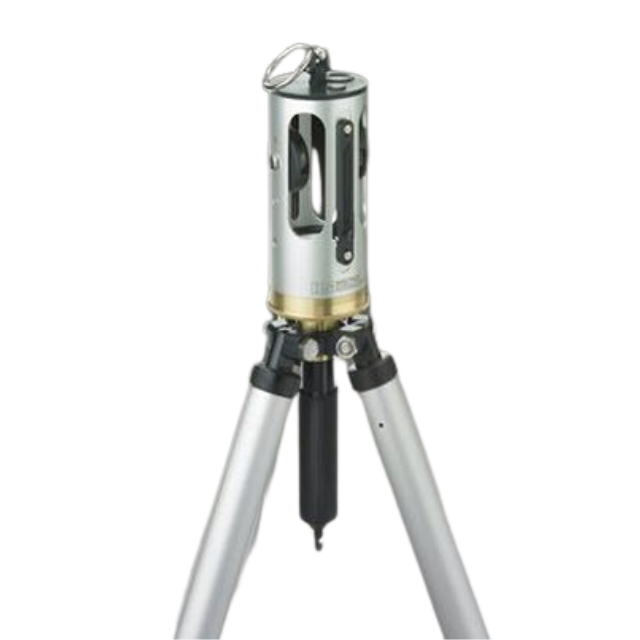

BUSSOLA PER TRACCIAMENTO LINEA

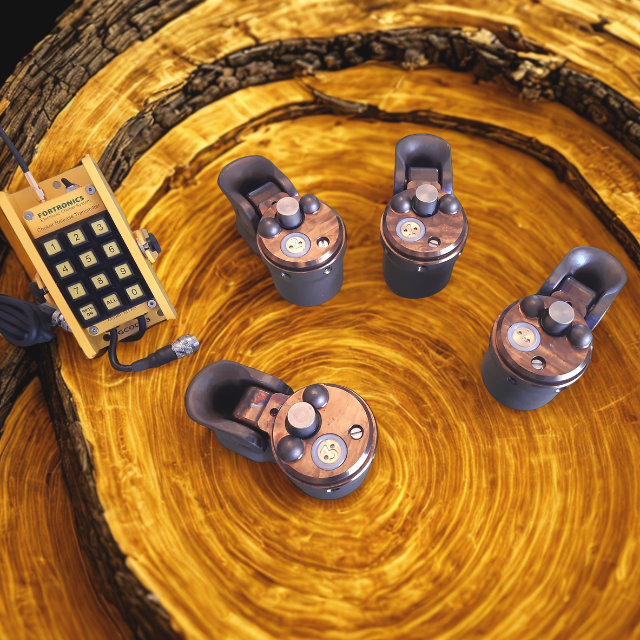

| DATI TECNICI | |
|---|---|
| Struttura | In acciaio legato ad alta resistenza |
| Diametro funi compatibili | Da 10 mm a 19 mm |
| Motorizzazione | Servomotore Fortronics 6V |
| Batterie | Al Litio 2 x 3V |
| Durata batterie indicativa | 1000 aperture |
| Frequenza radio | 458 MHzx |
| Apertura di emergenza | Manuale |
| Peso indicativo | 2,4 Kg |

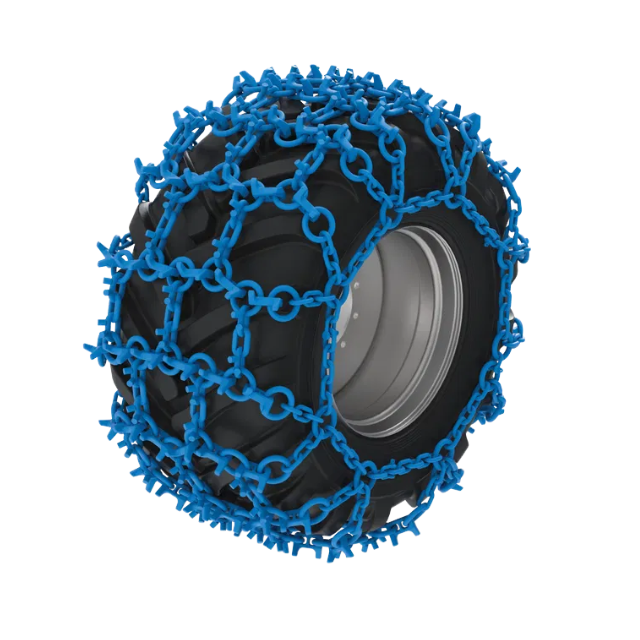

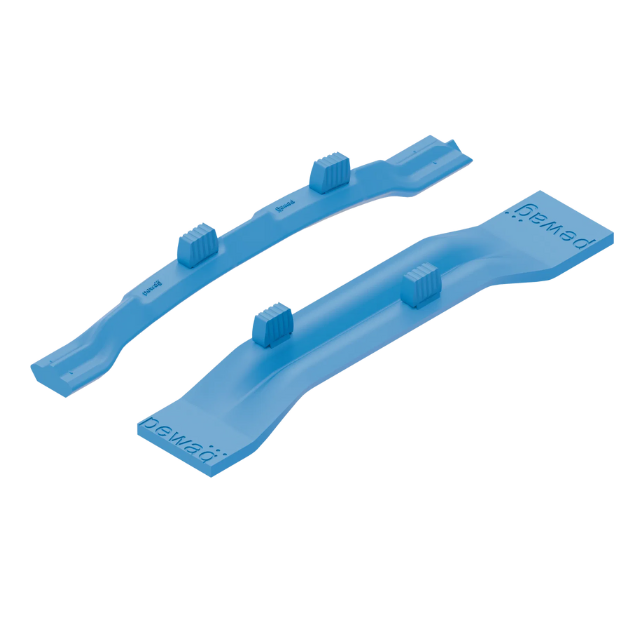

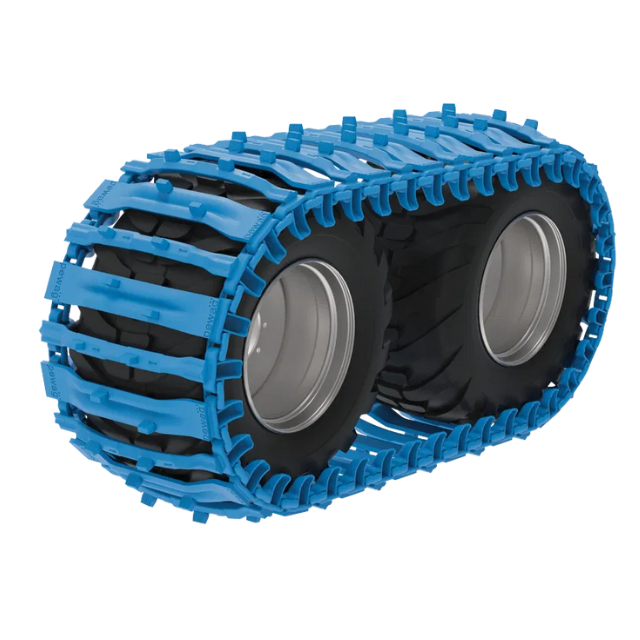

catene e cingoli
contattaci per una consulenza
