Pinze e Accessori per ogni tipo di movimentazione
Pinze Professionali e Affidabili
Dal 2001, la nostra collaborazione con HSP Gripen ci rende orgogliosi rivenditori ufficiali in Italia di una gamma imbattibile di pinze forestali. Fin da subito, abbiamo riconosciuto la qualità superiore e l'innovazione di HSP Gripen, un'azienda in crescita con una visione chiara sulle esigenze del settore.
Oggi, con oltre 100 modelli, HSP Gripen offre la soluzione perfetta per ogni sfida forestale. Se cerchi pinze efficienti, durature e all'altezza delle tue aspettative, sei nel posto giusto.
Scopri la gamma HSP Gripen e affidati all'esperienza del tuo rivenditore italiano di fiducia

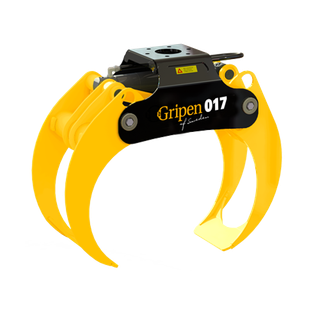

L'ORIGINALE
Il design delle braccia consente di afferrare con delicatezza i tronchi, di alloggiare al meglio il carico assicurando in tal modo non si muova. La pinza garantisce una movimentazione rapida e sicura con tutti i tipi di materiale. Poiché tutte le pinze HSP sono basse e relativamente leggere, si ottiene anche un'altezza di sollevamento maggiore e un trasporto più semplice.
• Cilindro singolo
• Perni di espansione
• Affidabile e di facile impiego
• Eccellente qualità
• Verniciata a polvere
• Realizzata in acciaio Hardox

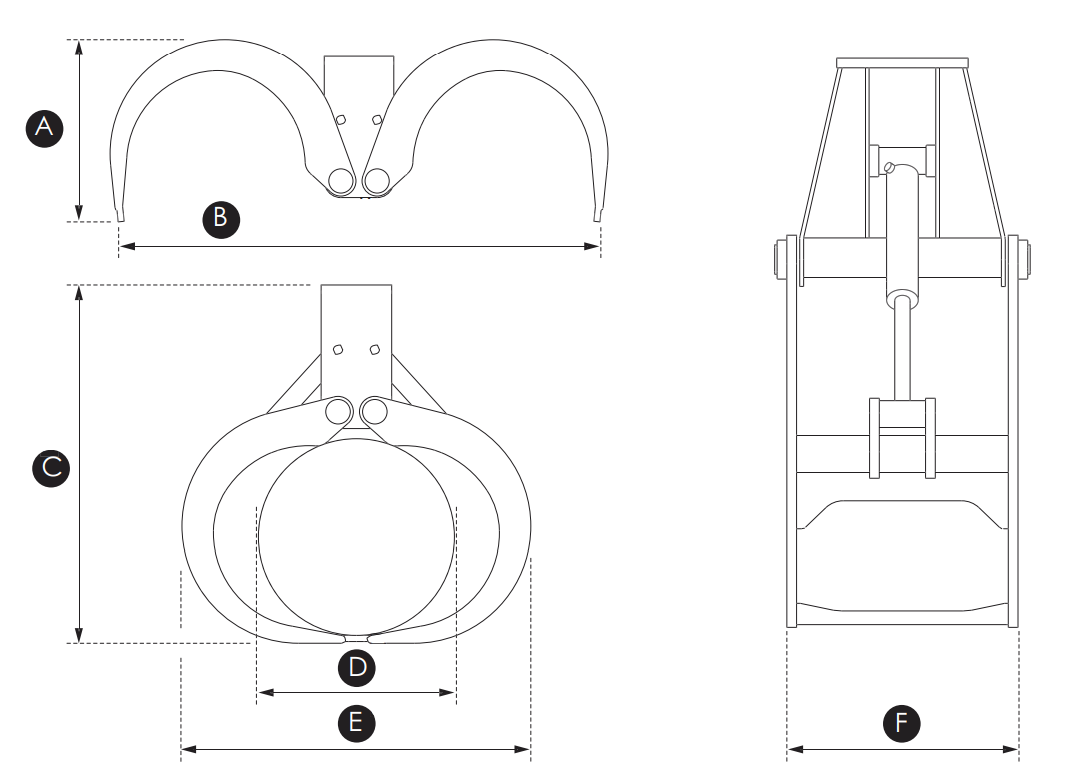

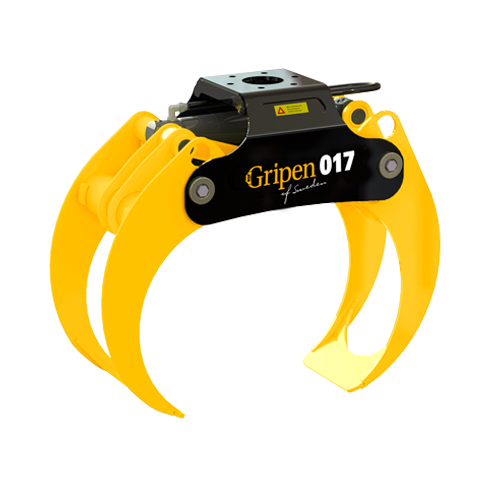

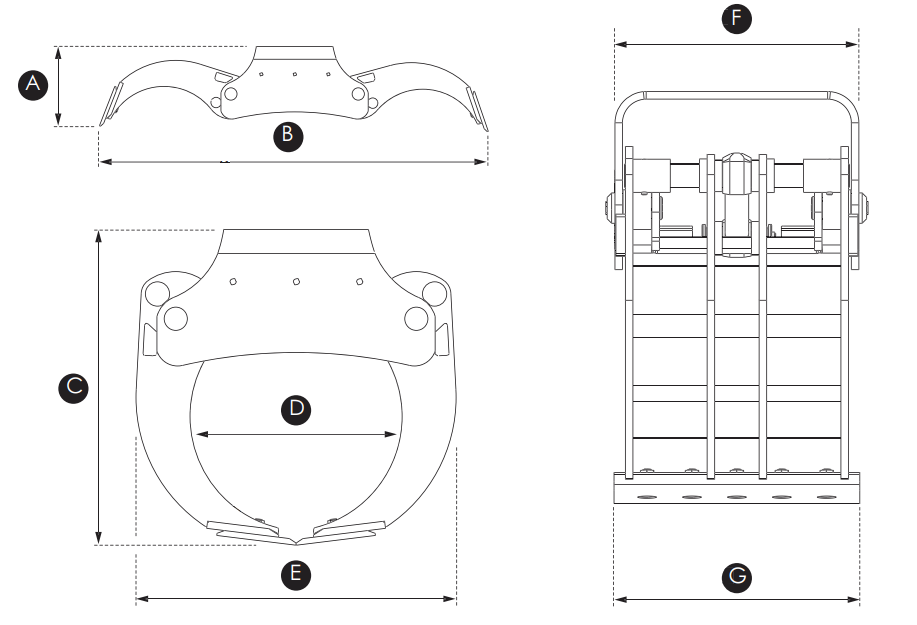

017 LIGHTER
A 730 mm
B 1040 mm
C 470 mm
D 90 mm
E 740 mm
F 370 mm
G 325 mm
024 LIGHTER
A 728 mm
B 1365 mm
C 531 mm
D 100 mm
E 788 mm
F 439 mm
G 380 mm
| DATI TECNICI | 017 LIGHTER | 024 LIGHTER |
|---|---|---|
| Pressione massima di lavoro | 210 bar | 230 bar |
| Forza di chiusura punta - punta | 9,3 kN | 12,3 kN |
| Tempo di apertura a 70 l/min | 0,55 s | 1 s |
| Tempo di chiusura a 70 l/min | 0,9 s | 1,6 s |
| Area di carico | 0,17 mq | 0,24 mq |
| Carico massimo | 2000 kg | 2500 kg |
| Peso | 95 kg | 140 kg |

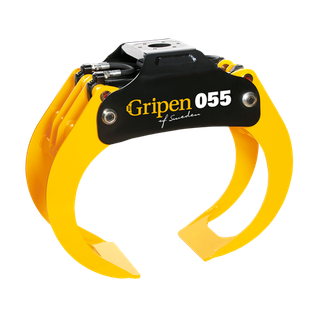

L'ORIGINALE
La pinza standard è in un certo qual modo il prodotto più rappresentativo della gamma. Il doppio cilindro consente un carico basso e uniforme riducendo in tal modo l’usura. Il design delle braccia consente di afferrare con delicatezza i tronchi, di alloggiare al meglio il carico assicurando in tal modo che non si muova. La pinza garantisce una movimentazione rapida e sicura con tutti i tipi di materiale.
• Doppio cilindro
• Doppio braccio
• Perni conici expander pins
• Affidabile e di facile impiego
• Eccellente qualità
• Verniciata a polvere
• Realizzata in acciaio Hardox
025 STD
A 690 mm
B 1450 mm
C 540 mm
D 110 mm
E 800 mm
F 488 mm
G 434 mm

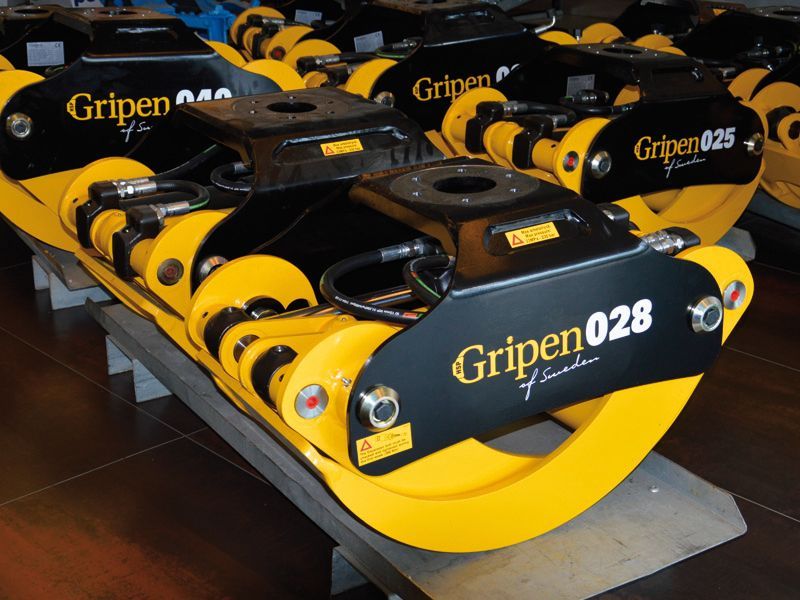

028 STD
A 635 mm
B 1690 mm
C 530 mm
D 110 mm
E 830 mm
F 488 mm
G 434 mm
035 STD
A 600 mm
B 1880 mm
C 565 mm
D 120 mm
E 885 mm
F 526 mm
G 472 mm
040 STD
A 630 mm
B 2070 mm
C 610 mm
D 140 mm
E 970 mm
F 526 mm
G 472 mm
055 STD
A 715 mm
B 2390 mm
C 695 mm
D 160 mm
E 1110 mm
F 526 mm
G 472 mm
| DATI TECNICI | 025 STD | 028 STD | 035 STD | 040 STD | 055 STD |
|---|---|---|---|---|---|
| Pressione massima di lavoro | 230 bar | 230 bar | 230 bar | 230 bar | 230 bar |
| Forza di chiusura punta - punta | 17 kN | 16,7 kN | 16,1 kN | 16,2 kN | 16 kN |
| Tempo di apertura a 70 l/min | 0.8 s | 0.9 s | 1 s | 1.1 s | 1.7 s |
| Tempo di chiusura a 70 l/min | 1,4 s | 1.5 s | 1.6 s | 1.7 s | 2.5 s |
| Area di carico | 0,25 mq | 0,28 mq | 0,35 mq | 0,40 mq | 0,55 mq |
| Carico massimo | 3500 kg | 3500 kg | 5000 kg | 5000 kg | 5000 kg |
| Peso | 225 kg | 230 kg | 255 kg | 285 kg | 325 kg |

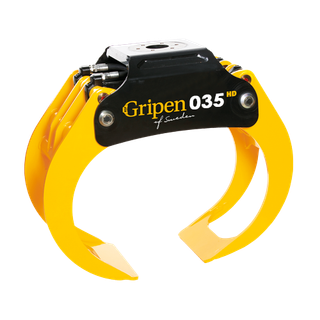

PER LAVORI IMPEGNATIVI
La pinza più potente concepita per il sollevamento di carichi pesanti e lavori impegnativi. Per questo è particolarmente indicata negli interventi con skidder, esboscatrici, ecc. Le piastre in acciaio sono più spesse, la piastra del rotatore è più grande, i tubi inferiori del braccio sono rinforzati, facendo di Heavy Duty la pinza più robusta della gamma.
• Doppio cilindro
• Doppio braccio
• Perni conici expander pins
• Affidabile e di facile impiego
• Eccellente qualità
• Verniciata a polvere
• Realizzata in acciaio Hardox
025 HD
A 690 mm
B 1450 mm
C 540 mm
D 110 mm
E 800 mm
F 488 mm
G 434 mm
028 HD
A 635 mm
B 1690 mm
C 530 mm
D 110 mm
E 830 mm
F 488 mm
G 434 mm
035 HD
A 600 mm
B 1880 mm
C 565 mm
D 120 mm
E 885 mm
F 526 mm
G 472 mm
040 HD
A 630 mm
B 2070 mm
C 610 mm
D 140 mm
E 970 mm
F 526 mm
G 472 mm
055 HD
A 715 mm
B 2390 mm
C 695 mm
D 160 mm
E 1110 mm
F 526 mm
G 472 mm
| DATI TECNICI | 025 HD | 028 HD | 035 HD | 040 HD | 055 HD |
|---|---|---|---|---|---|
| Pressione massima lavoro | 230 bar | 230 bar | 230 bar | 230 bar | 230 bar |
| Forza di chiusura punta - punta | 17 kN | 16,7 kN | 16,1 kN | 16,2 kN | 16 kN |
| Tempo di apertura a 70 l/min | 0,8 s | 0,9 s | 1 s | 1,1 s | 1,7 s |
| Tempo di chiusura a 70 l/min | 1,4 s | 1,5 s | 1,6 s | 1,7 s | 2,5 s |
| Area di carico | 0,25 mq | 0,28 mq | 0,35 mq | 0,40 mq | 0,55 mq |
| Carico massimo | 3500 kg | 3500 kg | 5000 kg | 5000 kg | 5000 kg |
| Peso | 250 kg | 260 kg | 285 kg | 320 kg | 365 kg |

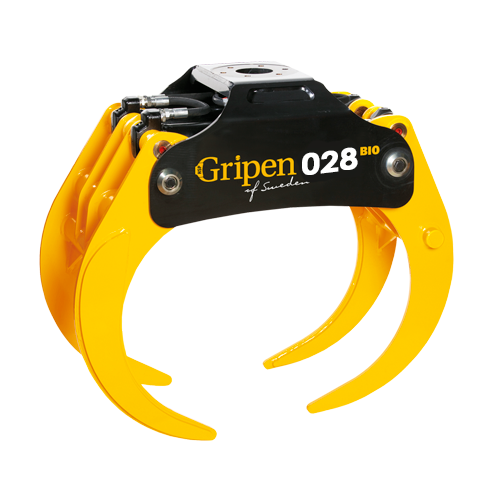

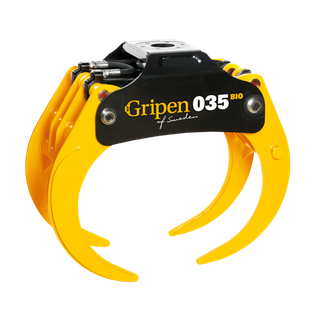

MASSIMA RESA E FORZA DI PRESA
Pinza realizzata per offrire una gestione semplice e rapida del materiale di scarto, di parti d’albero e altro materiale sminuzzato da utilizzare come biocombustibile, direttamente nella sminuzzatrice, durante l’abbattimento, o intervenendo sui cumuli. La pinza dispone di tubi rinforzati e braccia con spessore doppio rispetto al modello base. Dispone di arresti meccanici per proteggere i cilindri dall’usura.
• Doppio cilindro
• Doppio braccio
• Perni conici expander pins
• Affidabile e di facile impiego
• Eccellente qualità
• Verniciata a polvere
• Realizzata in acciaio Hardox
025 BIO
A 690 mm
B 1450 mm
C 540 mm
D 110 mm
E 800 mm
F 488 mm
G 434 mm
028 BIO
A 635 mm
B 1690 mm
C 530 mm
D 110 mm
E 830 mm
F 488 mm
G 434 mm
035 BIO
A 600 mm
B 1880 mm
C 565 mm
D 120 mm
E 885 mm
F 526 mm
G 472 mm
040 BIO
A 630 mm
B 2070 mm
C 610 mm
D 140 mm
E 970 mm
F 526 mm
G 472 mm
055 BIO
A 715 mm
B 2390 mm
C 695 mm
D 160 mm
E 1110 mm
F 526 mm
G 472 mm
| DATI TECNICI | 025 BIO | 028 BIO | 035 BIO | 040 BIO | 055 BIO |
|---|---|---|---|---|---|
| Pressione massima di lavoro | 230 bar | 230 bar | 230 bar | 230 bar | 230 bar |
| Forza di chiusura punta - punta | 17 kN | 16.7 kN | 16.1 kN | 16.2 kN | 16.0 kN |
| Tempo di apertura a 70 l/min | 0.8 s | 0.9 s | 1.0 s | 1.1 s | 1.7 s |
| Tempo di chiusura a 70 l/min | 1.4 s | 1.5 s | 1.6 s | 1.7 s | 2.5 s |
| Area di carico | 0.25 mq | 0.28 mq | 0.35 mq | 0.40 mq | 0.55 mq |
| Carico massimo | 3500 kg | 3500 kg | 5000 kg | 5000 kg | 5000 kg |
| Peso | 235 kg | 240 kg | 265 kg | 295 kg | 335 kg |

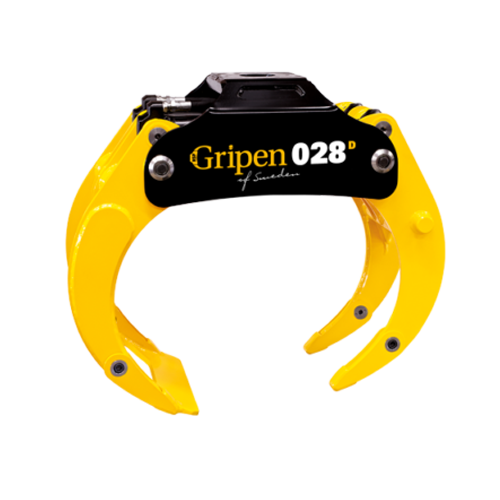

DUE IN UNO
La pinza Duo fa risparmiare tempo e semplifica il passaggio tra gli artigli del materiale sminuzzato e quelli dei tronchi. Le modifiche alle funzioni richiedono meno di 10 minuti e servono pochi semplici passaggi. Con Duo non avrai nè perdite di tempo nè perdite di olio. I lavori per i quali avevi bisogno di due pinze ora vengono svolti da uno solo.
• Doppio braccio
• Perni conici expander pins
• Affidabile e di facile impiego
• Eccellente qualità
• Verniciata a polvere
• Realizzata in acciaio Hardox
028 DUO
A 635 mm
B 1690 mm
C 530 mm
D 110 mm
E 830 mm
F 488 mm
G 434 mm
035 DUO
A 635 mm
B 1690 mm
C 530 mm
D 110 mm
E 830 mm
F 488 mm
G 434 mm
055 DUO
A 715 mm
B 2390 mm
C 695 mm
D 160 mm
E 1110 mm
F 526 mm
G 472 mm
| DATI TECNICI | 028 DUO | 035 DUO | 055 DUO |
|---|---|---|---|
| Pressione massima di lavoro | 230 bar | 230 bar | 230 bar |
| Forza di chiusura punta - punta | 16.7 kN | 16.7 kN | 16 kN |
| Tempo di apertura a 70 l/min | 0.9 s | 1 s | 1.7 s |
| Tempo di chiusura a 70 l/min | 1.5 s | 1.6 s | 2.5 s |
| Area di carico | 0.28 mq | 0.35 mq | 0.55 mq |
| Carico massimo | 3500 kg | 5000 kg | 5000 kg |
| Peso | 248/260 kg | 275/290 kg | 345/360 kg |

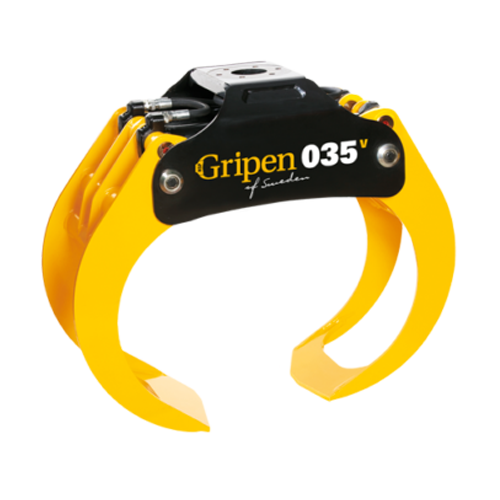

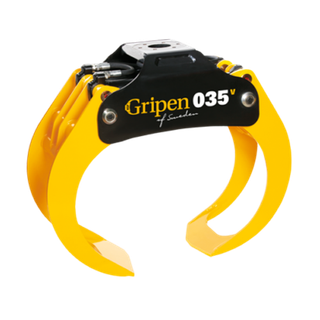

IL MODO PIÙ FACILE PER SEPARARE IL LEGNAME
La pinza V-Shape è simile alla pinza Standard ed è stata concepita per rendere più agevole la separazione accurata del legname. Il contatto con il terreno è ridotto al minimo grazie alla sua caratteristica forma a “V”. Poiché la punta dell’artiglio è centrata, la distribuzione della forza è omogenea ed il rischio di sollevare un carico disequilibrato è completamente eliminato.
• Doppio braccio
• Perni conici expander pins
• Affidabile e di facile impiego
• Eccellente qualità
• Verniciata a polvere
• Realizzata in acciaio Hardox
025 V-SHAPE
A 690 mm
B 1450 mm
C 540 mm
D 110 mm
E 830 mm
F 488 mm
G 434 mm
028 V-SHAPE
A 635 mm
B 1690 mm
C 530 mm
D 110 mm
E 830 mm
F 488 mm
G 434 mm
035 V-SHAPE
A 600 mm
B 1880 mm
C 565 mm
D 120 mm
E 885 mm
F 526 mm
G 472 mm
040 V-SHAPE
A 630 mm
B 2070 mm
C 610 mm
D 140 mm
E 970 mm
F 526 mm
G 472 mm
055 V-SHAPE
A 715 mm
B 2390 mm
C 695 mm
D 160 mm
E 1110 mm
F 526 mm
G 472 mm
| DATI TECNICI | 025 V-SHAPE | 028 V-SHAPE | 035 V-SHAPE | 040 V-SHAPE | 055 V-SHAPE |
|---|---|---|---|---|---|
| Pressione massima di lavoro | 230 bar | 230 bar | 230 bar | 230 bar | 230 bar |
| Forza di chiusura punta - punta | 17 kN | 16.7 kN | 16.1 kN | 16.2 kN | 16 kN |
| Tempo di apertura a 70 l/min | 0.8 s | 0.9 s | 1.0 s | 1.1 s | 1.7 s |
| Tempo di chiusura a 70 l/min | 1.4 s | 1.5 s | 1.6 s | 1.7 s | 2.5 s |
| Area di carico | 0.25 mq | 0.28 mq | 0.35 mq | 0.40 mq | 0.55 mq |
| Carico massimo | 3500 kg | 5000 kg | 5000 kg | 5000 kg | 5000 kg |
| Peso | 230 kg | 235 kg | 260 kg | 290 kg | 330 kg |
PER LAVORI ESTREMI IN AMBIENTI DIFFICILI

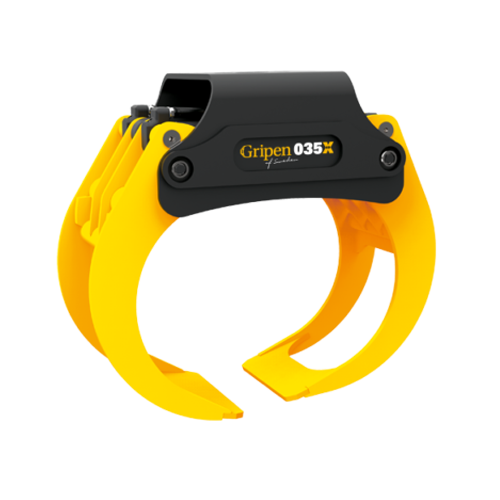

La pinza HDX è concepita per compiti estremi, in ambienti difficili per il sollevamento di carichi pesanti. Eccezionale per la movimentazione di tronchi solidi, viene applicata su esboscatrici come forwarder, skidder, harvester di grandi dimensioni. Il modello è fortemente rinforzato con il telaio superiore piegato in un unico pezzo con protezione ad espansore. Il montante parallelo è rinforzato e le braccia sono dotate di fermi meccanici per preservare i cilindri. In optional sono disponibili un kit di blocco del carico e rinforzi extra per le braccia.
• Doppio braccio
• Perni conici expander pins
• Affidabile e di facile impiego
• Eccellente qualità
• Verniciata a polvere
• Realizzata in acciaio Hardox
035 HDX
A 600 mm
B 1880 mm
C 565 mm
D 120 mm
E 885 mm
F 556 mm
G 600 mm
040 HDX
A 630 mm
B 2070 mm
C 610 mm
D 140 mm
E 970 mm
F 556 mm
G 630 mm
055 HDX
A 615 mm
B 2390 mm
C 695 mm
D 160 mm
E 1110 mm
F 556 mm
G 715 mm
| DATI TECNICI | 035 HDX | 040 HDX | 055 HDX |
|---|---|---|---|
| Pressione massima di lavoro | 230 bar | 230 bar | 230 bar |
| Forza di chiusura punta - punta | 16.1 kN | 16.2 kN | 16 kN |
| Tempo di apertura a 70 l/min | 1 s | 1.1 s | 1.7 s |
| Tempo di chiusura a 70 l/min | 1.6 s | 1.7 s | 2.5 s |
| Area di carico | 0.35 mq | 0.40 mq | 0.55 mq |
| Carico massimo | 5000 kg | 5000 kg | 5000 kg |
| Peso | 330 kg | 360 kg | 440 kg |

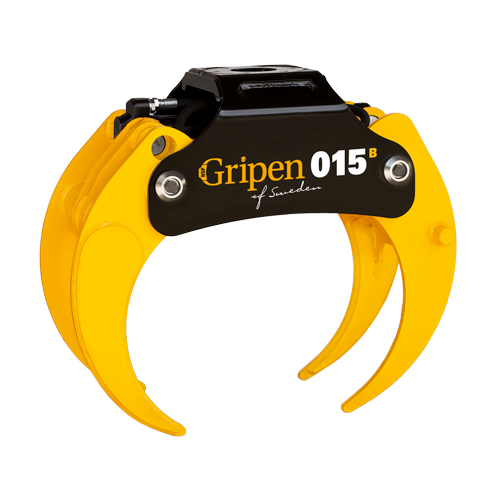

PICCOLA MA POTENTE
Pinze leggere, piccole e flessibili adatte a macchinari di piccola taglia, rimorchi per legname, gru per merci a pezzi e piccoli escavatori. Azionata tramite un solo cilindro, la geometria dei Mini è la stessa delle nostre versioni di pinze più grandi, collaudate e di successo.
• Alimentato tramite un cilindro
• Leggera e flessibile
• Perni ad espansione
• Eccellente qualità
• Verniciata a polvere
• Realizzata in acciaio Hardox
015 STD
A 690 mm
B 1450 mm
C 540 mm
D 110 mm
E 830 mm
F 488 mm
G 434 mm
020 STD
A 645 mm
B 1400 mm
C 510 mm
D 95 mm
E 780 mm
F 397 mm
G 355 mm
015 HD
A 600 mm
B 1880 mm
C 565 mm
D 120 mm
E 885 mm
F 526 mm
G 472 mm
020 HD
A 645 mm
B 1400 mm
C 510 mm
D 95 mm
E 780 mm
F 397 mm
G 355 mm
015 BIO
A 685 mm
B 1170 mm
C 510 mm
D 90 mm
E 740 mm
F 397 mm
G 355 mm
020 BIO
A 645 mm
B 1400 mm
C 510 mm
D 95 mm
E 780 mm
F 397 mm
G 355 mm

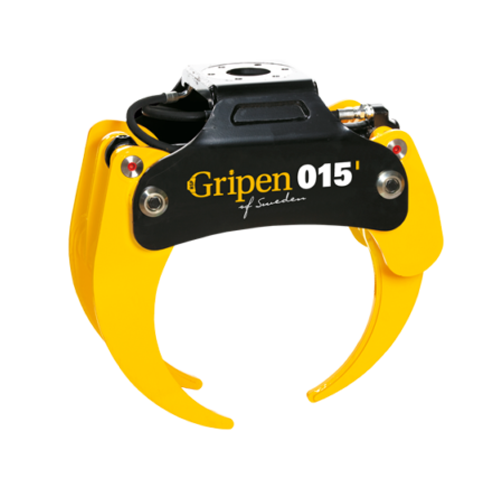

015 INDUSTRY
A 690 mm
B 1210 mm
C 510 mm
D 100 mm
E 740 mm
F 397 mm
G 355 mm
| DATI TECNICI | 015 STD | 020 STD | 015 HD | 020 HD | 015 BIO | 020 BIO | 015 IND |
|---|---|---|---|---|---|---|---|
| Pressione massima di lavoro | 230 bar | 230 bar | 230 bar | 230 bar | 230 bar | 230 bar | 230 bar |
| Forza di chiusura punta - punta | 9.3 kN | 8.7 kN | 9.3 kN | 8.7 kN | 9.3 kN | 8.7 kN | 9.3 kN |
| Tempo di apertura a 70 l/min | 0.4 s | 0.4 s | 0.4 s | 0.4 s | 0.4 s | 0.4 s | 0.4 s |
| Tempo di chiusura a 70 l/min | 0.6 s | 0.6 s | 0.6 s | 0.6 s | 0.6 s | 0.6 s | 0.6 s |
| Area di carico | 0.15 mq | 0.20 mq | 0.15 mq | 0.20 mq | 0.15 mq | 0.20 mq | 0.15 mq |
| Carico massimo | 2000 kg | 2000 kg | 2000 kg | 2000 kg | 2000 kg | 2000 kg | 3500 kg |
| Peso | 120 kg | 130 kg | 150 kg | 160 kg | 135 kg | 145 kg | 175 kg |
MOVIMENTAZIONE EFFICIENTE DEL LEGNAME

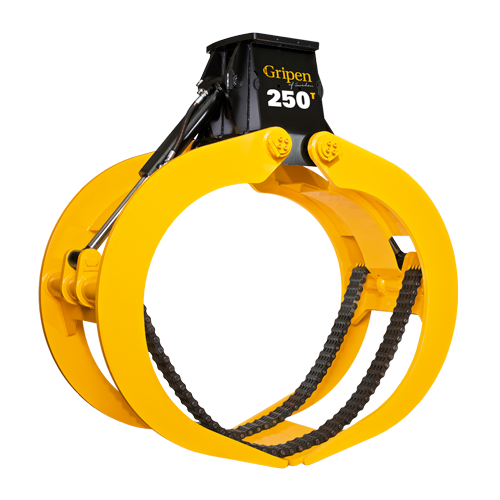

La pinza Terminal è concepita per la movimentazione di notevoli volumi di legname nelle segherie, negli scali legname, nei porti, ecc. Il suo design stabile e robusto la rende uno strumento affidabile e di facile impiego. La pinza si chiude da punta a punta, è dotata di doppia catena che tiene fermo il legname anche quando la pinza non è a pieno carico
• Design stabile e robusto
• Affidabile e di facile impiego
• Eccellente movimentazione del legname
• Eccellente qualità
• Verniciata a polvere
• Realizzata in acciaio Hardox
150 TERMINAL
A 1225 mm
B 2890 mm
C 2245 mm
D 1140 mm
E 2060 mm
F 950 mm
170 TERMINAL
A 1330 mm
B 2960 mm
C 2315 mm
D 1140 mm
E 2200 mm
F 950 mm
200 TERMINAL
A 1210 mm
B 3130 mm
C 2330 mm
D 1230 mm
E 2275 mm
F 950 mm
220 TERMINAL
A 1100 mm
B 3275 mm
C 2405 mm
D 1230 mm
E 2460 mm
F 950 mm
250 TERMINAL
A 1290 mm
B 3680 mm
C 2610 mm
D 1510 mm
E 2425 mm
F 950 mm
| DATI TECNICI | 150 T | 170 T | 200 T | 220 T | 250 T |
|---|---|---|---|---|---|
| Pressione massima di lavoro | 250 bar | 250 bar | 250 bar | 250 bar | 250 bar |
| Forza di chiusura punta - punta | 43 kN | 44 kN | 43 kN | 39 kN | 37 kN |
| Tempo di apertura a 70 l/min | 5.4 s | 5.4 s | 5.4 s | 5.4 s | 5.4 s |
| Tempo di chiusura a 70 l/min | 8.0 s | 8.0 s | 8.0 s | 8.0 s | 8.0 s |
| Area di carico | 1.5 mq | 1.70 mq | 2.0 mq | 2.20 mq | 2.5 mq |
| Carico massimo | 7000 kg | 7500 kg | 8500 kg | 10000 kg | 10000 kg |
| Peso | 1780 kg | 1820 kg | 1880 kg | 1920 kg | 1980 kg |
PER IL SOLLEVAMENTO DI CARICHI PESANTI

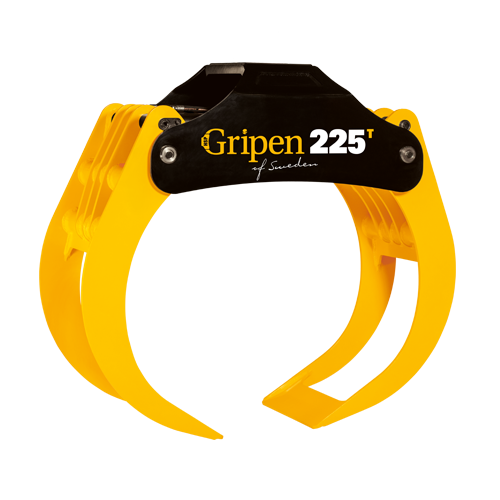

Terminal LB è un ulteriore sviluppo tecnico della normale pinza Terminal e garantisce la stessa eccellente movimentazione. È stata concepita per garantire il carico efficiente di grandi volumi di merci. La pinza Terminal LB è una HeavyDuty di grandi dimensioni, una grande pinza con braccia sovrapposte. Offriamo due tipi diversi di pinza, Terminal e Terminal LB, per lo stesso tipo di impiego. A voi la scelta del prodotto che meglio soddisfa le vostre esigenze.
• Design stabile e robusto
• Perni conici expander pins
• Affidabile e di facile impiego
• Eccellente movimentazione del legname
• Eccellente qualità
• Verniciata a polvere
• Realizzata in acciaio Hardox
080 TERMINAL LB
A 890 mm
B 2840 mm
C 835 mm
D 175 mm
E 1355 mm
F 800 mm
G 714 mm
100 TERMINAL LB
A 1100 mm
B 3015 mm
C 950 mm
D 225 mm
E 1490 mm
F 800 mm
G 714 mm
125 TERMINAL LB
A 1300 mm
B 3400 mm
C 1060 mm
D 240 mm
E 1620 mm
F 1080 mm
G 990 mm
150 TERMINAL LB
A 1260 mm
B 3600 mm
C 1110 mm
D 280 mm
E 1730 mm
F 1130 mm
G 1010 mm
175 TERMINAL LB
A 1500 mm
B 3800 mm
C 1200 mm
D 290 mm
E 1900 mm
F 1130 mm
G 1010 mm
225 TERMINAL LB
A 1700 mm
B 4445 mm
C 1350 mm
D 300 mm
E 2170 mm
F 1130 mm
G 1010 mm
| DATI TECNICI | 080 TLB | 100 TLB | 125 TLB | 150 TLB | 175 TLB | 225 TLB |
|---|---|---|---|---|---|---|
| Pressione massima di lavoro | 250 bar | 250 bar | 250 bar | 250 bar | 250 bar | 250 bar |
| Forza di chiusura punta - punta | 35 kN | 39 kN | 40 kN | 41 kN | 41 kN | 41 kN |
| Tempo di apertura a 70 l/min | 3.6 s | 4.2 s | 5 s | 5 s | 5.5 s | 6 s |
| Tempo di chiusura a 70 l/min | 5.2 s | 6 s | 5.5 s | 5.5 s | 6 s | 6.5 s |
| Area di carico | 0.80 mq | 1 mq | 1.25 mq | 1.5 mq | 1.75 mq | 2.25 mq |
| Carico massimo | 6500 kg | 7500 kg | 7500 kg | 7500 kg | 8500 kg | 8500 kg |
| Peso | 800 kg | 930 kg | 1400 kg | 1650 kg | 1850 kg | 2100 kg |

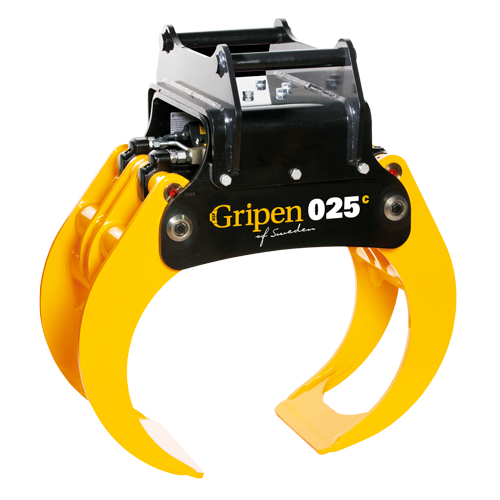

MASSIMA APERTURA
La pinza Construction è la pinza con l’apertura maggiore. È concepita per essere installata sugli escavatori ed è dotata di un supporto unico con una piastra più pesante, piegata in un unico pezzo e nessun componente laterale saldato. La valvola di blocco carico* e l’accumulatore a pistone* sono installati all’interno del supporto ed integrati con il sistema idraulico. È in grado di sollevare carichi pesanti ed è al contempo estremamente stabile.
• Design stabile e robusto
• Valvola di blocco carico integrata
• Accumulatore a pistoni integrato
• Completa di fissaggio per escavatore
• Verniciata a polvere
• Realizzata in acciaio Hardox
015 C
A 685 mm
B 1170 mm
C 510 mm
D 90 mm
E 740 mm
F 397 mm
G 355 mm
025 C
A 725 mm
B 1460 mm
C 560 mm
D 100 mm
E 800 mm
F 510 mm
G 434 mm
040 C
A 655 mm
B 2075 mm
C 635 mm
D 150 mm
E 965 mm
F 550 mm
G 472 mm
055 C
A 725 mm
B 2390 mm
C 685 mm
D 180 mm
E 1100 mm
F 550 mm
G 472 mm
080 C
A 940 mm
B 2840 mm
C 885 mm
D 175 mm
E 1355 mm
F 800 mm
G 714 mm
| DATI TECNICI | 015 C | 025 C | 040 C | 055 C | 080 C |
|---|---|---|---|---|---|
| Pressione massima di lavoro | 250 bar | 250 bar | 250 bar | 250 bar | 250 bar |
| Forza di chiusura punta - punta | 10 kN | 18 kN | 17 kN | 17 kN | 46 kN |
| Tempo di apertura a 70 l/min | 0.4 s | 0.8 s | 1.1 s | 1.7 s | 3,6 s |
| Tempo di chiusura a 70 l/min | 0.6 s | 1.4 s | 1.7 s | 2.5 s | 5,2 s |
| Area di carico | 0.15 mq | 0.25 mq | 0.40 mq | 0.55 mq | 0.80 mq |
| Carico massimo | 3000 kg | 5000 kg | 7000 kg | 7000 kg | 10000 kg |
| Peso | 165 kg | 290 kg | 340 kg | 380 kg | 830 kg |

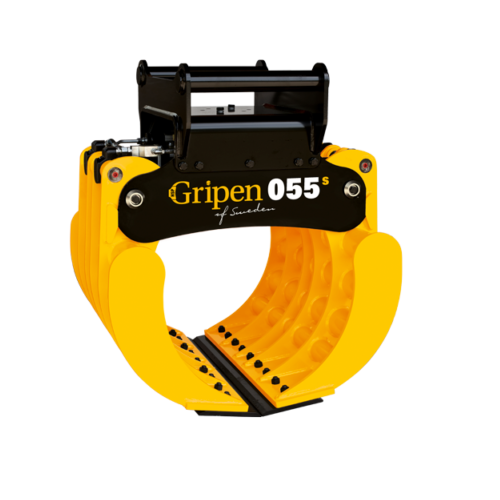

SOLLEVAMENTO FACILE E VELOCE DI MASSI E ROTTAMI
La pinza Sorting è particolarmente adatta per l'uso nei cantieri edili e di costruzione, come anche negli impianti di riciclaggio. E' dotata di valvola di blocco del carico e di accumulatore a pistone montati all'interno del supporto, integrati con il sistema idraulico. La pinza Sorting gestisce il sollevamento di carichi pesanti ed è estremamente stabile allo stesso tempo. A differenza della Construction, questa pinza si chiude da punta a punta.
• Doppio braccio
• Perni conici expander pins
• Affidabile e di facile impiego
• Eccellente qualità
• Verniciata a polvere
• Realizzata in acciaio Hardox
015 SOR
A 530 mm
B 1390 mm
C 705 mm
D 360 mm
E 710 mm
F 440 mm
G 425 mm
025 SOR
A 525 mm
B 1500 mm
C 790 mm
D 510 mm
E 770 mm
F 510 mm
G 520 mm
040 SOR
A 420 mm
B 2000 mm
C 880 mm
D 590 mm
E 890 mm
F 550 mm
G 520 mm
055 SOR
A 480 mm
B 2330 mm
C 970 mm
D 650 mm
E 1010 mm
F 550 mm
G 900 mm
080 SOR
A 940 mm
B 2650 mm
C 1290 mm
D 670 mm
E 1220 mm
F 800 mm
G 1200 mm
| DATI TECNICI | 015 SOR | 025 SOR | 040 SOR | 055 SOR | 080 SOR |
|---|---|---|---|---|---|
| Pressione massima di lavoro | 250 bar | 250 bar | 250 bar | 250 bar | 250 bar |
| Forza di chiusura punta - punta | 9 kN | 18 kN | 17 kN | 17 kN | 46 kN |
| Tempo di apertura a 70 l/min | 0.4 s | 0.5 s | 0.8 s | 0.9 s | 2.2 s |
| Tempo di chiusura a 70 l/min | 0.7 s | 0.8 s | 1.4 s | 1.6 s | 3.5 s |
| Area di carico | 0.12 mq | 0.17 mq | 0.23 mq | 0.27 mq | 0.46 mq |
| Carico massimo | 3000 kg | 5000 kg | 7000 kg | 7000 kg | 10000 |
| Peso | 200 kg | 320 kg | 380 kg | 590 kg | 1100 kg |

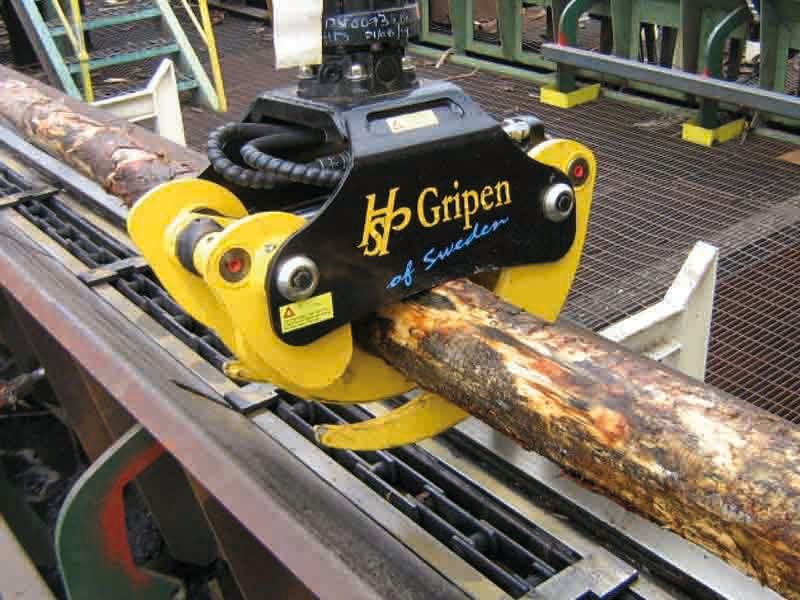

LA PINZA REALIZZATA SU MISURA PER LE SEGHERIE
Il modello Industry è stato realizzato in modo specifico per l’industria del legno, ma può essere utilizzato anche in altri ambiti. Il modello Industry è dotato di tre braccia, per una migliore separazione e presa dei singoli tronchi. Il modello Industry è caratterizzato da un profilo basso, è più largo e quindi più stabile, senza che questo ne pregiudichi la facilità di impiego.
• Doppio braccio
• Perni conici expander pins
• Affidabile e di facile impiego
• Eccellente qualità
• Verniciata a polvere
• Realizzata in acciaio Hardox
015 IND
A 690 mm
B 1210 mm
C 510 mm
D 100 mm
E 740 mm
F 397 mm
G 310 mm
| DATI TECNICI | 015 IND |
|---|---|
| Pressione massima di lavoro | 230 bar |
| Forza di chiusura punta - punta | 9.3 kN |
| Tempo di apertura a 70 l/min | 0.4 s |
| Tempo di chiusura a 70 l/min | 0.6 s |
| Area di carico | 0.15 mq |
| Carico massimo | 3500 kg |
| Peso | 175 kg |

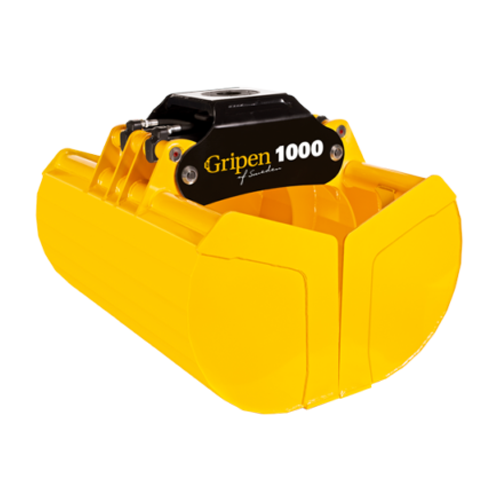

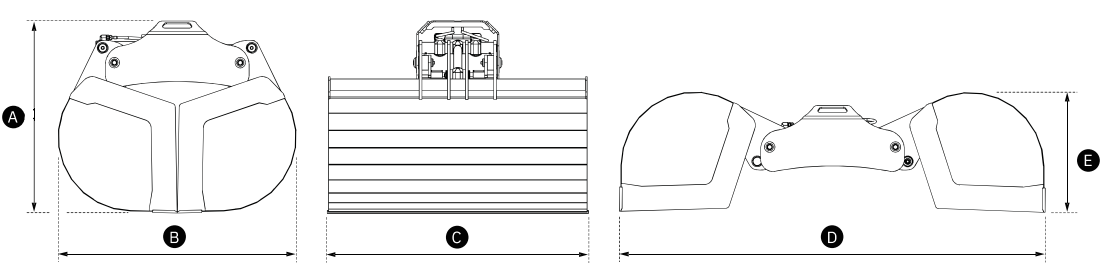

PER CIPPATO ED ALTRI MATERIALI SFUSI
La nuova generazione di benne per cippato si basa sulla nostra tecnologia di pinza collaudata e di successo ed è disponibile in dimensioni da 0,15 a 1,5 m3. Le benne sono state sviluppate specificatamente per la gestione del cippato e per un funzionamento ottimale all'interno di cassoni con spazio di manovra limitato e a terra. Possono anche essere adattati ad altri materiali sfusi di vario genere
• Geometria ottimale
• Design stabile e robusto
• Qualità estremamente elevata
• Verniciata a polvere
• Realizzata in acciaio di alta qualità
SB 150
A 730 mm
B 1500 mm
C 825 mm
D 1500 mm
E 430 mm
SB 250
A 730 mm
B 1500 mm
C 845 mm
D 1500 mm
E 650 mm
SB 500
A 760 mm
B 1500 mm
C 845 mm
D 1500 mm
E 1000 mm
SB 1000
A 590 mm
B 2230 mm
C 1000 mm
D 2230 mm
E 1400 mm
SB 1500
A 725 mm
B 2600 mm
C 1180 mm
D 2600 mm
E 1600 mm
SB 1800
A 725 mm
B 2600 mm
C 1180 mm
D 2600 mm
E 1800 mm
| DATI TECNICI | SB 150 | SB 250 | SB 250 | SB 1000 | SB 1500 | SB 1800 |
|---|---|---|---|---|---|---|
| Pressione massima di lavoro | 250 bar | 250 bar | 250 bar | 250 bar | 250 bar | 250 bar |
| Forza di chiusura punta - punta | 9 kN | 18 kN | 18 kN | 17 kN | 17 kN | 17 kN |
| Tempo di apertura a 70 l/min | 0.3 s | 0.5 s | 0.5 s | 0.8 s | 0.9 s | 0.9 s |
| Tempo di chiusura a 70 l/min | 0.5 s | 0.8 s | 0.8 s | 1.4 s | 1.6 s | 1.6 s |
| Volume di carico | 150 l | 300 l | 500 l | 1000 l | 1500 l | 1800 l |
| Carico massimo | 5000 kg | 6000 kg | 4500 kg | 4500 kg | 4500 kg | 4500 kg |
| Peso | 2000 kg | 3000 kg | 3000 kg | 3000 kg | 3000 kg | 3000 kg |

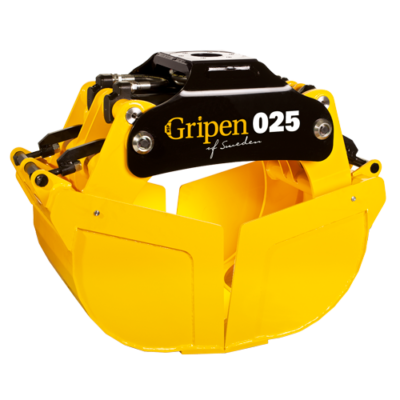

VELOCE, VERSATILE E CAPIENTE
Le benne Bucket Halves per la movimentazione di cippato sono disponibili come accessori per l’installazione sulle pinze serie STD, BIO e HD nei modelli da 015 a 100. I volumi disponibili variano da 150 a 2500 litri. Si caratterizzano per la facilità e velocità di montaggio consentendo di trasformare la pinza tronchi in una benna capiente in meno di venti minuti.
| DATI TECNICI | 120 L | 130 L | 200 L | 300 L | 370 L | 500 L | 650 L | 830 L | 1200 L | 1400 L | 2000 L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Altezza (mm) | 820 | 825 | 905 | 1045 | 885 | 1040 | 970 | 960 | 1150 | 1190 | 1410 |
| Larghezza (mm) | 1170 | 1175 | 1215 | 1265 | 1065 | 1265 | 1265 | 1235 | 1460 | 1400 | 1700 |
| Lunghezza (mm) | 430 | 430 | 540 | 540 | 1000 | 900 | 1200 | 1500 | 1500 | 1725 | 1820 |
| Peso (kg) | 80 | 75 | 110 | 125 | 10 | 150 | 200 | 250 | 280 | 300 | 320 |
| 015 | x | ||||||||||
| 020 | x | ||||||||||
| 025 | x | x | |||||||||
| 028 | x | x | |||||||||
| 035 | x | x | x | ||||||||
| 040 | x | x | x | ||||||||
| 055 | x | x | |||||||||
| 080 | x |
GRUPPI SEGA
Indispensabili per un taglio netto e rapido di tronchi e fasciame, i nostri gruppi sega si adattano con facilità a harvester, skidder, forwarder, ma anche a escavatori e mezzi cingolati.
La loro versatilità permette il montaggio sia fisso su escavatore che con rotatore idraulico a 6 vie, con predisposizioni per pinze da 025 a 080.

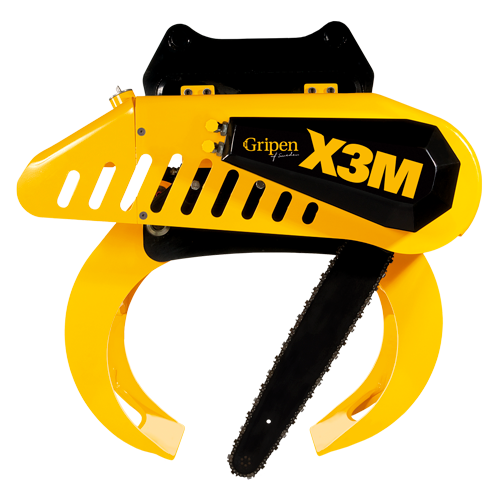

Il Gruppo sega X3M ha 3 versioni differenti in base alla lunghezza della barra della sega comprese tra 75, 90 e 100 cm. Il tensionamento della catena della sega e il ritorno della barra della sega sono entrambi automatici. La catena è lubrificata da un serbatoio dell'olio lubrificante separato e la quantità di olio può essere facilmente regolata. Il gruppo sega Hsp Gripen modello X3M viene montato tra il rotatore idraulico e il corpo della pinza. Grazie ad un robusto carter in acciaio, risulta perfettamente protetto contro gli urti accidentali e dall’ingresso di polvere ed acqua.
Per la costruzione del kit motosega vengono utilizzati materiali ad alta resistenza, questo consente di ottenere un gruppo sega con peso relativamente basso e di ridurre gli ingombri, ciò facilita l’applicazione anche su pinze/gru di medie dimensioni e non solo su caricatori semoventi.

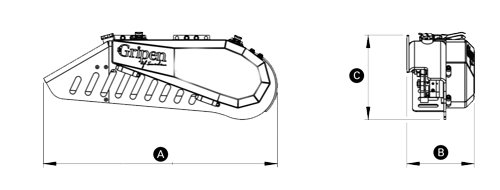

X3M
A 1210 mm
B 350 mm
C 438 mm
| DATI TECNICI | X3M 10 | X3M 19 |
|---|---|---|
| Cilindrata motore idraulico | 10 cc | 19 cc |
| Pressione minima di lavoro | 160 bar | 160 bar |
| Pressione massima di lavoro | 310 bar | 310 bar |
| Portata d'olio minima | 80 l/min | 120 l/min |
| Portata d'olio massima | 135 l/min | 220 l/min |
| Lunghezza barra di taglio | 75/82/90/100 cm | 75/82/90/100 cm |
| Catena di taglio | .404" | .404" |
| Tensionatura catena | Automatica | Automatica |
| Lubrificazione catena | Regolabile | Regolabile |
| Ritorno barra di taglio | Automatico | Automatico |
| Massimo diametro di taglio | 50/55 cm | 50/55/60 cm |
| Serbatoio olio di lubrificazione | 3,5 l | 3.5 l |
| Peso (optional escl.) | 120 kg | 120 kg |
Il Gruppo sega GSK ha 3 versioni differenti in base alla lunghezza della barra della sega comprese tra 75, 82 e 90 cm. Il tensionamento della catena della sega e il ritorno della barra della sega sono entrambi automatici. La catena è lubrificata da un serbatoio dell'olio lubrificante separato e la quantità di olio può essere facilmente regolata. Il gruppo sega Cranab modello GSK viene montato tra il rotatore idraulico e il corpo della pinza. Grazie ad un robusto carter in acciaio, risulta perfettamente protetto contro gli urti accidentali e dall’ingresso di polvere ed acqua.
Per la costruzione del kit motosega vengono utilizzati materiali ad alta resistenza, questo consente di ottenere un gruppo sega con peso relativamente basso e di ridurre gli ingombri, ciò facilita l’applicazione anche su pinze/gru di medie dimensioni e non solo su caricatori semoventi.
GSK S14
A 1220 mm
B 324 mm
C 545 mm
| DATI TECNICI | S 14 |
|---|---|
| Cilindrata motore idraulico | 14 cc |
| Pressione minima di lavoro | 195 bar |
| Pressione massima di lavoro | 250 bar |
| Portata d'olio minima | 80 l/min |
| Portata d'olio massima | 100 l/min |
| Lunghezza barra di taglio | 75/82/90 cm |
| Catena di taglio | .404" |
| Tensionatura catena | Automatica |
| Lubrificazione catena | Regolabile |
| Ritorno barra di taglio | Automatico |
| Serbatoio olio di lubrificazione | 2.5 l |
| Peso | 110 kg |

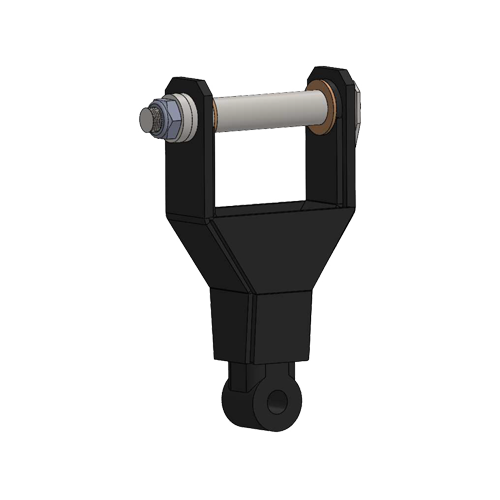

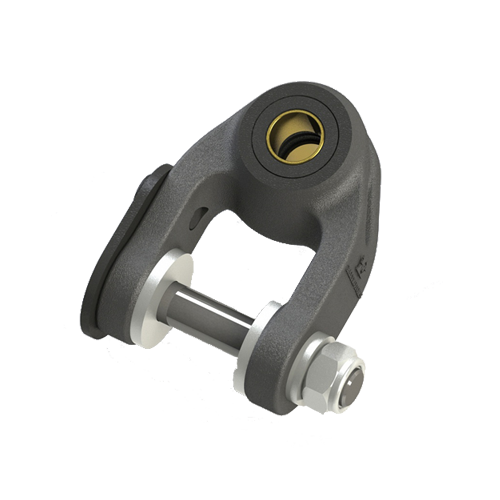

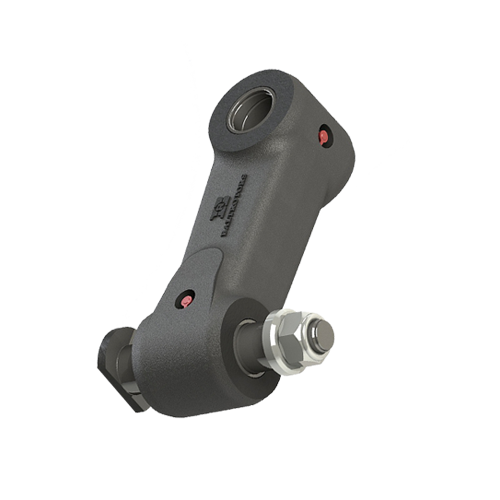

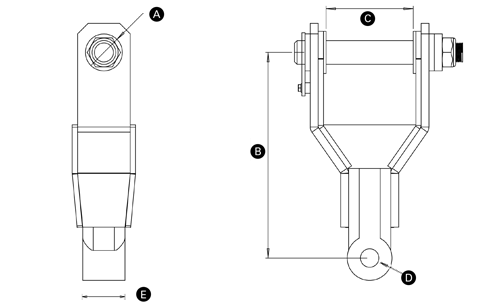

ROTORI IDRAULICI E BRACCETTI LINKSET
Nella gamma di rotatori e braccetti di collegamento, proponiamo ai nostri Clienti due aziende leader nel mercato: Baltrotors ed Indexator, che, con la loro pluriennale competenza ed esperienza tecnica e commerciale forniscono i loro prodotti in tutto il mondo. Siamo quindi pronti a soddisfare le esigenze dei professionisti nel settore forestale e nella movimentazione di merci offrendo una qualità senza compromessi.
BALTROTORS
Baltrotors progetta e costruisce prodotti di qualità eccezionale ed eccellenti prestazioni, produce più di 100 modelli di rotatori (a palette e a pistoni), collettori, ammortizzatori di rotazione e collegamenti per diverse applicazioni, offrendo soluzioni innovative in più di 48 paesi. Il processo produttivo è completamente implementato negli stabilimenti dell'azienda sotto un rigoroso controllo di qualità. I prodotti fabbricati da Baltrotors sono potenti, affidabili e robusti, progettati per funzionare in ambienti di lavoro gravosi con la massima efficienza e tempi di fermo non programmati minimi.

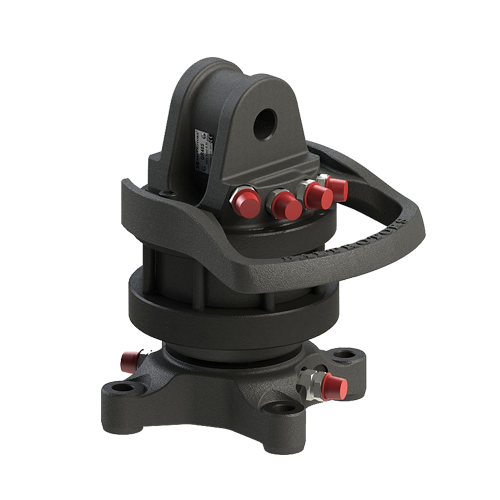

GR 463
Portata massima 4.5 ton
4 vie idrauliche
Flangiato a 6 fori
A 40 mm
B 255 mm
C 122.5 mm
D 73 mm
E 25 mm
F 185.5 mm

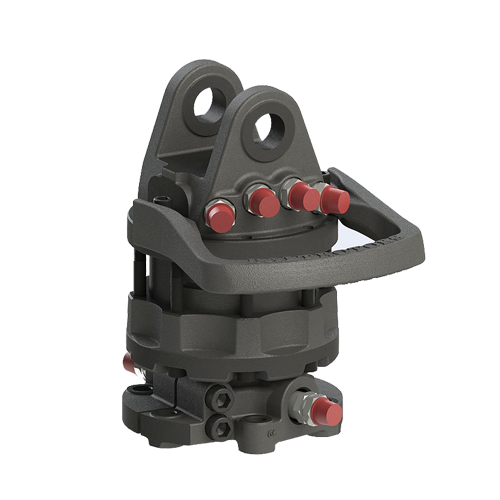

GR 603 DB
Portata massima 6 ton
4 vie idrauliche
Flangiato a 6 fori
A 40 mm
B 297 mm
C 205 mm
D 80 mm
E 35 mm

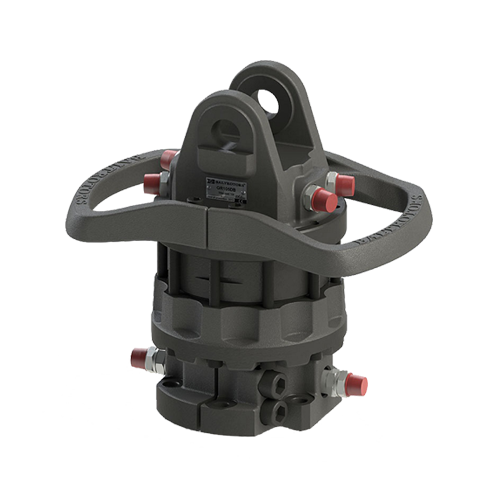

GR 105 DB
Portata massima 10 ton
4 vie idrauliche
Flangiato a 6 fori
A 45 mm
B 331.5 mm
C 205 mm
D 80 mm
E 35 mm

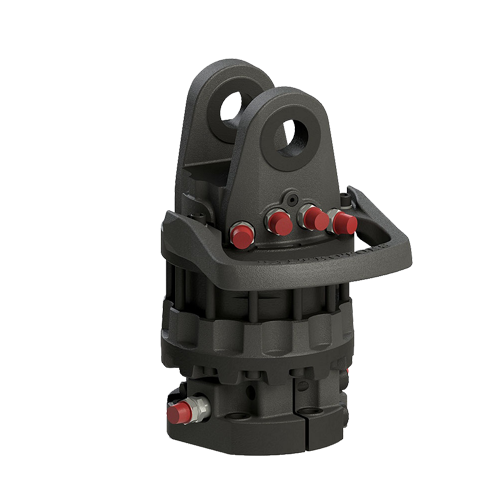

GR 16 S
Portata massima 16 ton
4 vie idrauliche
Flangiato a 6 fori
A 55 mm
B 375 mm
C 210 mm
D 100 mm
E 45 mm
GRS 10
Portata massima 10 ton
6 vie idrauliche
Flangiato a 6 fori
A 45 mm
B 362 mm
C 205 mm
D 80 mm
E 35 mm
GRS 12 S
Portata massima 12 ton
6 vie idrauliche
Flangiato a 6 fori
A 55 mm
B 388 mm
C 210 mm
D 100 mm
E 45 mm

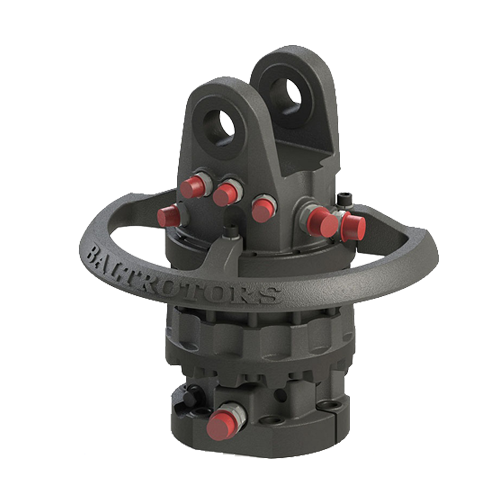

GRS 16 S
Portata massima 16 ton
6 vie idrauliche
Flangiato a 6 fori
A 55 mm
B 398 mm
C 210 mm
D 100 mm
E 45 mm
| DATI TECNICI | GR 463 | GR 603 DB | GR 105 DB | GR 16 S | GRS 10 | GRS 12 S | GRS 16 S |
|---|---|---|---|---|---|---|---|
| Rotazione | illimitata | illimitata | illimitata | illimitata | illimitata | illimitata | illimitata |
| Carico massimo statico | 45 kN | 60 kN | |||||
| Carico massimo dinamico | 25 kN | 30 kN | |||||
| Carico massimo statico a trazione | 100 kN | 160 kN | 100 kN | 120 kN | 160 kN | ||
| Carico massimo statico a compressione | 80 kN | 90 kN | 80 kN | 90 kN | 90 kN | ||
| Carico massimo dinamico a trazione | 50 kN | 80 kN | 50 kN | 60 kN | 80 kN | ||
| Carico massimo dinamico a compressione | 40 kN | 45 kN | 40 kN | 45 kN | 45 kN | ||
| Coppia rotazione a 250 bar | 1100 Nm | 1800 Nm | 2500 Nm | 3400 Nm | 2500 Nm | 2900 Nm | 3400 Nm |
| Portata d'olio minima | 20 l/min | 25 l/min | 25 l/min | 40 l/min | 25 l/min | 35 l/min | 40 l/min |
| Peso | 27 kg | 45 kg | 62 kg | 71 kg | 64 kg | 78 kg | 79 kg |
| Pressione massima rotazione | 250 bar | 250 bar | 250 bar | 250 bar | 250 bar | 250 bar | 250 bar |
| Pressione massima apertura pinza | 200 bar | 200 bar | 300 bar | 300 bar | 200 bar | 200 bar | 200 bar |
| Pressione massima chiusura pinza | 300 bar | 300 bar | 300 bar | 300 bar | 300 bar | 300 bar | 300 bar |
| Dimensione attacchi idraulici | 3/8" | 1/2" | 1/2" | 1/2" | 1/2" extra 3/4" | 1/2" extra 3/4" | 1/2" extra 3/4" |

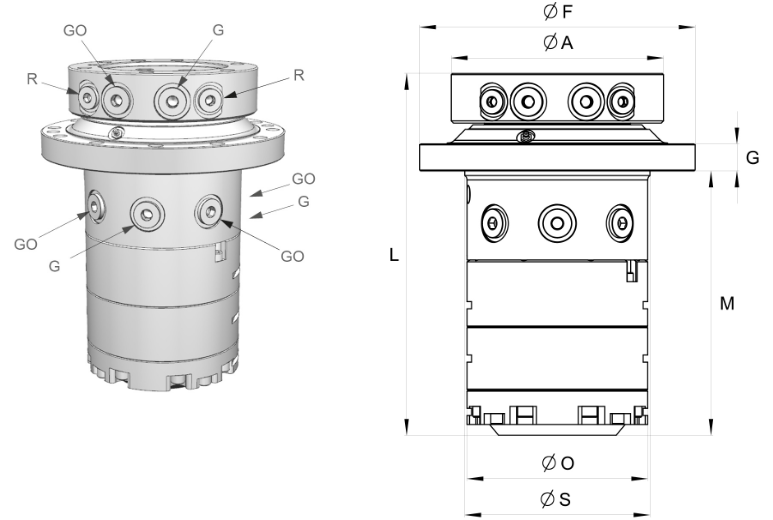

INDEXATOR
Indexator ha la più vasta gamma di rotatori idraulici ed attrezzature ausiliarie, ed è un produttore leader mondiale di rotori. I rotatori sono utilizzati in tutto il mondo nella silvicoltura, nella movimentazione di merci generiche e nella movimentazione di materiali. La qualità è un principio guida importante per Indexator, con la competenza all'avanguardia, l’esperienza ed i moderni impianti di produzione, garantisce che ogni componente costitutivo e il prodotto finito raggiungano un elevato livello di qualità. Tutti i prodotti sono testati individualmente per fornire sempre prodotti affidabili, durevoli e resistenti.

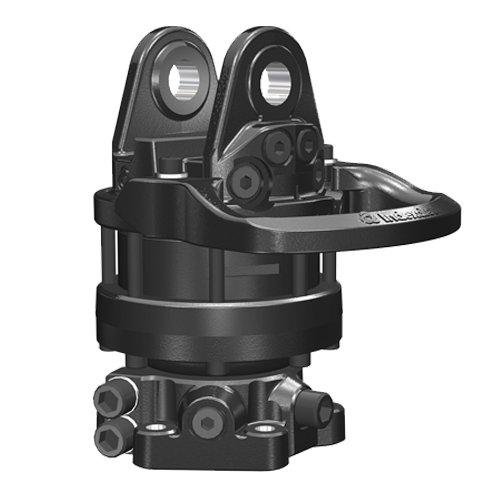

GV 6
Portata massima 6 ton
4 vie idrauliche
Flangiato a 6 fori
B 300 mm
C 231 mm
D 80 mm
E 35 mm

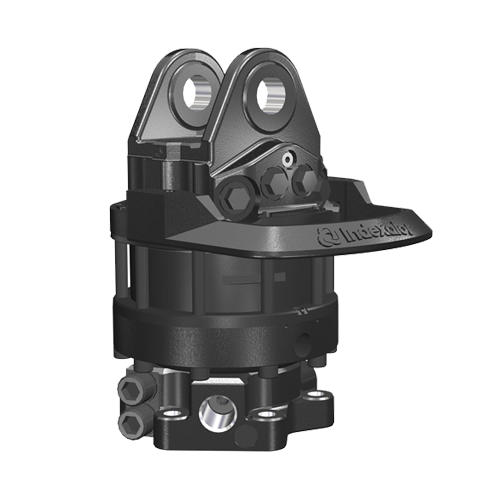

GV 12-2
Portata massima 10 ton
4 vie idrauliche
Flangiato a 6 fori
A 40 mm
B 297 mm
C 205 mm
D 80 mm
E 35 mm
GV 12S
Portata massima 12 ton
4 vie idrauliche
Flangiato a 6 fori
B 317 mm
C 229mm
D 80 mm
E 35 mm
GV 17
Portata massima 16 ton
4 vie idrauliche
Flangiato a 6 fori
B 353 mm
C 248 mm
D 100 mm
E 45 mm

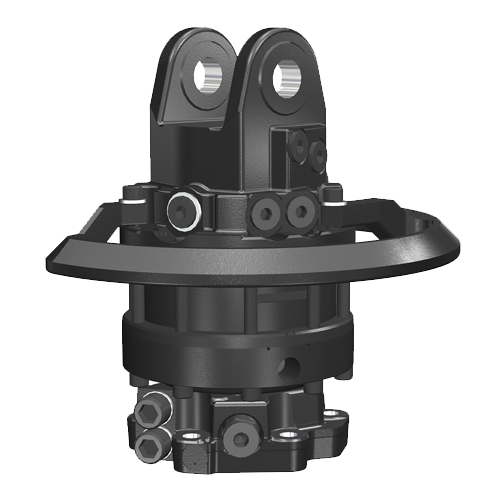

GV124
Portata massima 10 ton
6 vie idrauliche
Flangiato a 6 fori
A 45 mm
B 362 mm
C 205 mm
D 80 mm
E 35 mm
GV124S
Portata massima 10 ton
6 vie idrauliche
Flangiato a 6 fori
B 365 mm
C 229 mm
D 100 mm
E 45 mm

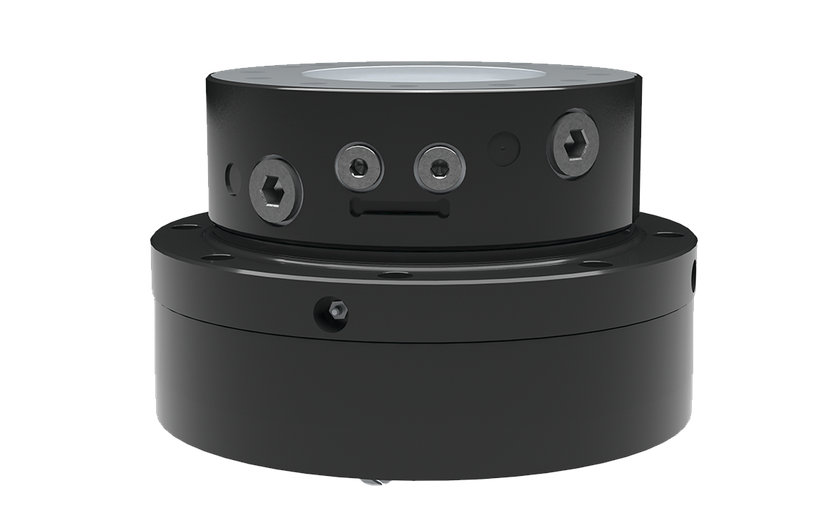

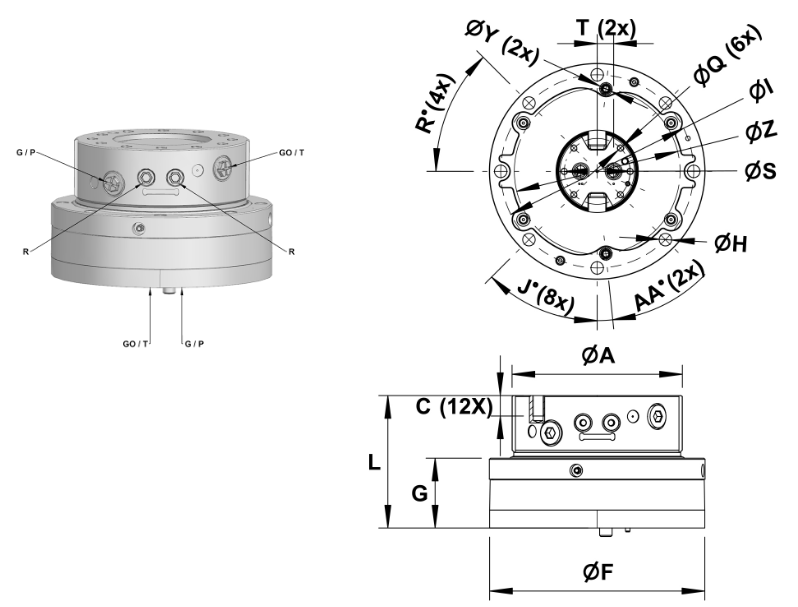

XR 350 ILS
Portata massima 50 ton
Per applicazioni estreme ed impegnative
A 300 mm
F 379 mm
G 123 mm
L 233 mm
IR 12
Portata massima 25 ton
Per applicazioni con escavatori e gru di grandi dimensioni
A 235 mm
F 305 mm
L 401 mm
S 205 mm
| DATI TECNICI | GV 6 | GV 12-2 | GV 12S | GV 17S | GV124 | GV124S | XR350ILS | IR 12 |
|---|---|---|---|---|---|---|---|---|
| Rotazione | illimitata | illimitata | illimitata | illimitata | illimitata | illimitata | illimitata | illimitata |
| Carico massimo a trazione | 60 kN | 100 kN | 100 kN | 160 kN | 100 kN | 100 kN | 500 kN | 250 kN |
| Carico massimo a compressione | 25 kN | 50 kN | 50 kN | 50 kN | 50 kN | 50 kN | 150 kN | 70 kN |
| Coppia rotazione a 250 bar | 1400 Nm | 2200 Nm | 2200 Nm | 3300 Nm | 2200 Nm | 2200 Nm | 4350 kN | 2900 kN |
| Portata d'olio minima | 25 l/min | 25 l/min | 25 l/min | 35 l/min | 25 l/min | 25 l/min | 35 l/min | 25 l/min |
| Peso | 54 kg | 54 kg | 57 kg | 53 kg | 59 kg | 65 kg | 121 kg | 93 kg |
| Pressione massima rotazione | 200 bar | 250 bar | 250 bar | 250 bar | 250 bar | 250 bar | 250 bar | 210 bar |
| Pressione massima apertura pinza | 200 bar | 250 bar | 250 bar | 250 bar | 250 bar | 250 bar | 400 bar | 350 nar |
| Pressione massima chiusura pinza | 300 bar | 250 bar | 250 bar | 250 bar | 250 bar | 250 bar | 400 bar | 350 bar |
| Dimensione attacchi idraulici | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" extra 3/4" | 1/2" extra 3/4" | ||
| Pressione massima attacchi idraulici 2 vie funzioni extra | 300 bar | 300 bar |

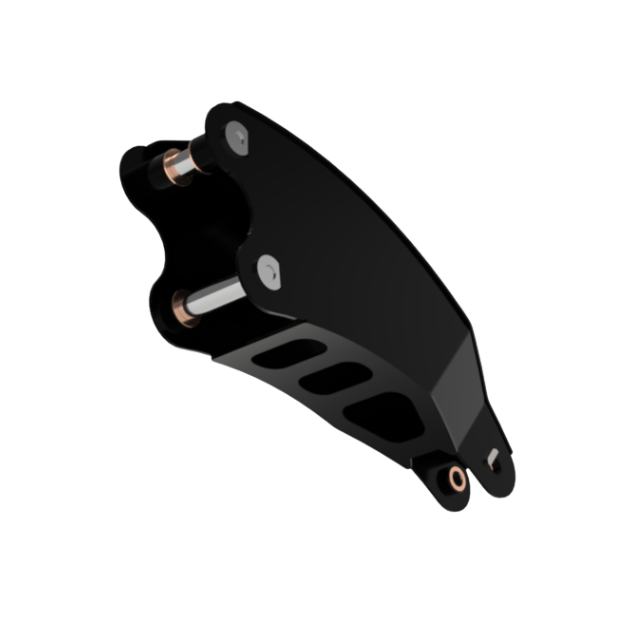

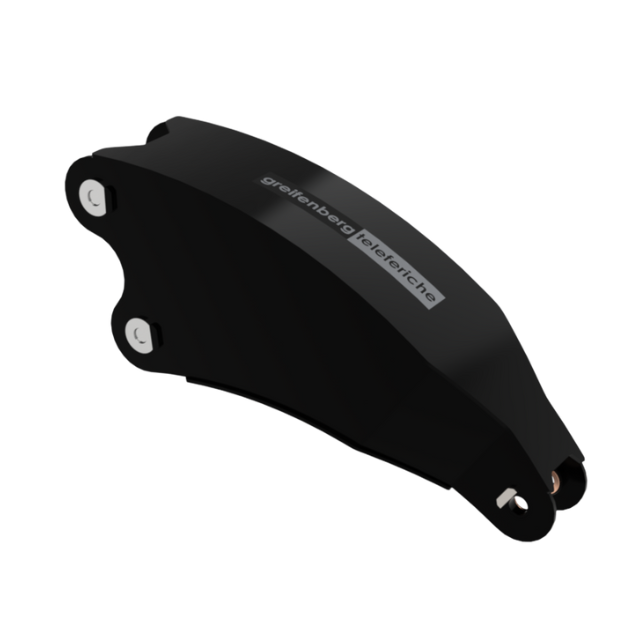

BRACCETTI LINKSET
I braccetti di collegamento (Linkset) assicurano un'unione robusta e precisa tra il rotatore e l'escavatore o gru. Disponibili in diverse versioni per adattarsi perfettamente a ogni esigenza di montaggio.
Greifenberg offre anche un servizio di realizzazione di braccetti personalizzati. Progettiamo e creiamo la soluzione "tailor-made" ideale per le tue specifiche necessità.
BR 1
Portata massima 5.5 ton
A 25 mm
B 186,5 mm
C 171 mm
BR 2/35
Portata massima 10 ton
A 35 mm
B 240 mm
C 80 mm
BR 3/45
Portata massima 16 ton
A 45 mm
B 240 mm
C 100 mm
BRACCETTO PERSONALIZZATO
Portata massima 10 / 16 ton
A personalizzato
B personalizzato
C personalizzato
D 35 / 45 mm
E 80 / 100 mm
contattaci per una consulenza
Non perdere l'opportunità di garantire alla tua attrezzatura il massimo della qualità e sicurezza! Contattaci oggi stesso per una consulenza personalizzata e scopri l’efficacia dei nostri carrelli e dei ricambi originali Greifenberg.
